Фары головного света (1995-1997 гг., без системы дневного включения) (Mazda Capella GE)

  • Главная
  • Мазда Капелла
  • Capella GE (1991-1997)
  • Электрооборудование
  • Электрические схемы
  • Фары головного света (1995-1997 гг., без системы дневного включения)
0

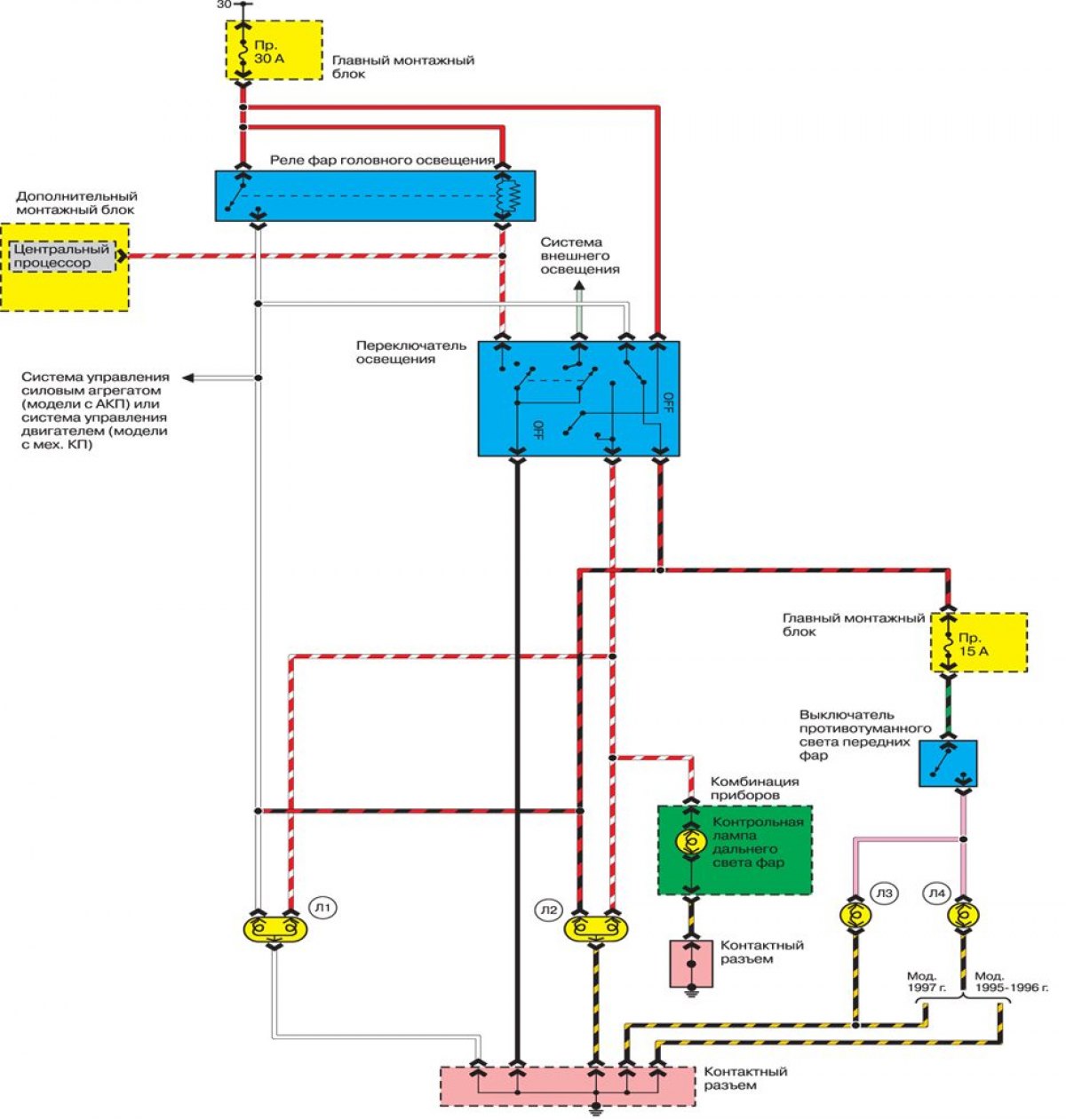

Модели 1995 и 1997 гг. выпуска без системы дневного включения фар



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Л1 – левая фара; Л2 – правая фара; Л3 – левый противотуманный фонарь; Л4 – правый противотуманный фонарь


Статья скопирована с веб-сайта: MazBook
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Этот текст был проверен: Евгений Мерешников
