Расположение и замена предохранителей (Mazda Capella GE)

Электрическая система Вашего автомобиля защищена плавкими предохранителями.



Если какие-либо элементы освещения, принадлежности или органы управления не работают, осмотрите предохранитель соответствующей цепи. Если он перегорел, будет видна его расплавившаяся нить.

Если тот же самый предохранитель перегорает повторно, избегайте использования данной системы и как можно скорее обратитесь у уполномоченному дилеру фирмы "Мазда".

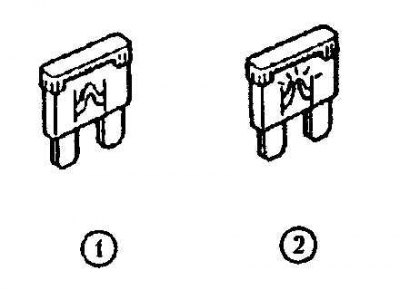

Стандартный предохранитель

Замена предохранителей

1. Выключите зажигание и другие электрические цепи.

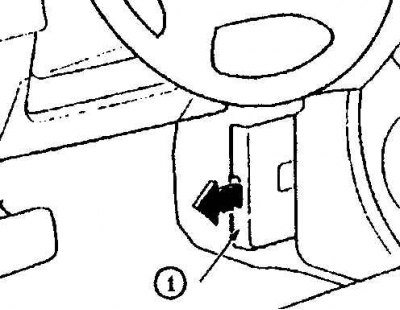

2. Откройте панель предохранителей.

3. Вытащите предохранитель, используя съемник, расположенный на панели предохранителей.

4. Осмотрите предохранитель и, если он перегорел, замените его новым.

5. Вставьте новый предохранитель с теми же номиналами и проследите, чтобы он надежно встал на свое место. Если так не получается, обратитесь к уполномоченному дилеру фирмы "Мазда" для выполнения этой операции.

Если у Вас нет под рукой запасных предохранителей, позаимствуйте предохранитель из цепи, не представляющей критической важности для эксплуатации автомобиля, например, из радиосистемы.

Внимание! Всегда заменяйте предохранитель новым, имеющим такие же самые номиналы. В противном случае можно повредить электрическую систему.

Выступ указан стрелкой.

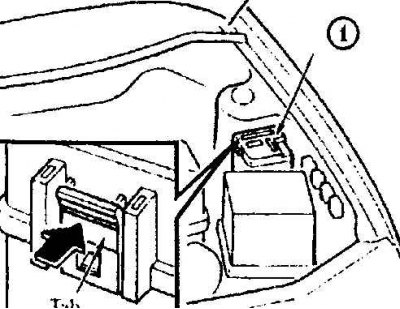

Если фары или другие электрические компоненты не работают, а все предохранители в кабине целы, осмотрите блок предохранителей под капотом.

Выполните следующие процедуры:

1. Выключите зажигание и другие электрические цепи.


2. Для снятия крышки блока предохранителей снимите его с фиксатора и потяните его вверх со стороны выступа.

3. Если предохранитель перегорел, замените его новым, с такими же самыми номиналами.

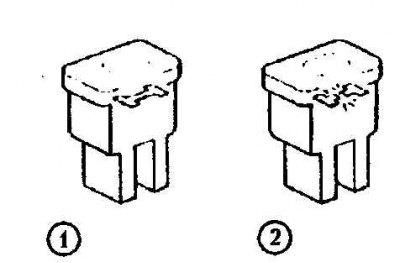

Главный предохранитель

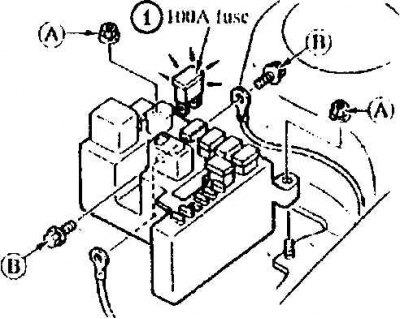

Замена предохранителя на 100 А

1. Проверьте, чтобы зажигание было выключено.

2. Отсоедините отрицательную клемму аккумулятора.

3. Открутите гайки А.

4. Поднимите блок переключателей и вывинтите болты В.

5. Замените предохранитель новым, с таким же самым номиналом.

6. Выполните процедуры в обратном порядке для возвращения автомобиля в рабочее состояние.

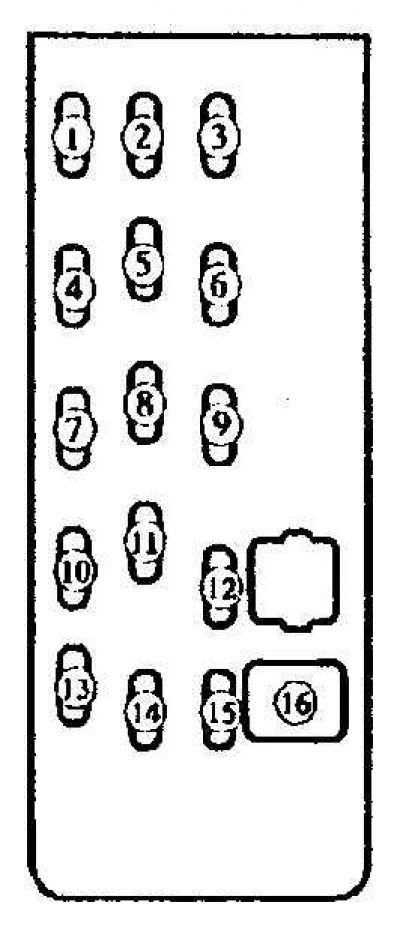

Блок предохранителей (моторный отсек)

Блок предохранителей (моторный отсек)

	Описание	А	Цвет	Защищаемый компонент
1	AD FAN	30 A	розовый	Дополнительный вентилятор охлаждения для кондиционера воздуха*
2	INJ	30 A	розовый	Система впрыска топлива
3	MAIN	100 A	синий	Для защиты всех электрических систем
4	COOLING FAN	30 A	розовый	Вентилятор охлаждения
5	HEATER	40 A	зеленый	Нагреватель кондиционер воздуха*
6	IG KEY	40 A	зеленый	Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей
7	BTN	40 A	зеленый	Предохранители 6, 8, 9 и 11 на панели предохранителей
8	ABS*	60 A	желтый	Противоблокировочная тормозная система*
9	TAIL	15 A	синий	Задние фонари
10	HAZARD	15 A	синий	Аварийная световая сигнализация. Указатели поворотов
11	STOP	15 A	синий	Стоп-сигналы
12	FOG	15 A	синий	Передние противотуманные фары
14	HEAD LOW	15 A	синий	Фары (ближний свет)
15	HEAD HI	15 A	синий	Фары (дальний свет)
