Вакуумный насос закреплен на задней стороне генератора. Он приводится в действие от вала генератора через поводковую муфту.
Снятие
1. Отсоедините вакуумный шланг, прежде ослабив крепление хомута.
2. Отверните и снимите маслонапорный шланг, прежде ослабив крепление хомута.

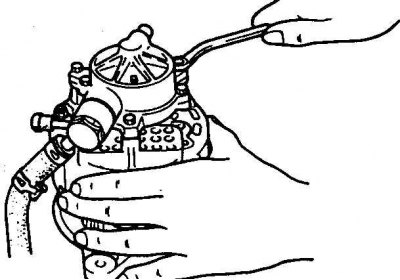

3. Отверните болты крепления вакуумного насоса и снимите насос с кольцом круглого сечения.
Установка
1. Проверьте кольцо круглого сечения вакуумного насоса на отсутствие повреждений, в противном случае замените.
2. Поставьте насос с кольцом круглого сечения и затяните болты крепления с усилием 7 Н·м.
3. Закапайте немного моторного масла в отверстие для смазки вакуумного насоса.
4. Подсоедините шланг отвода топлива и закрепите хомутом.
6. Подсоедините маслонапорный шланг и закрепите хомутом.
7. Подсоедините вакуумный шланг и закрепите хомутом.
