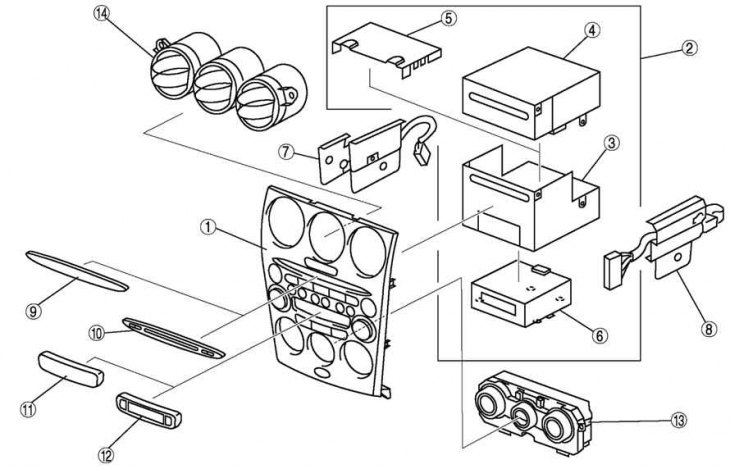

Мал. 7.96. Модуль цэнтральнай панэлі: 1 - цэнтральная панэль; 2 - аўдыёблок; 3 - асноўны блок; 4 - верхні модуль; 5 - вечка (без верхняга модуля); 6 – ніжні модуль; 7 - мантажная плата (толькі сістэма кандыцыянавання паветра з ручным кіраваннем); 8 – паляць інфармацыйнага дысплея; 9 - крышка (без верхняга модуля); 10 - вечка (з верхнім модулем); 11 - вечка (без ніжняга модуля); 12 - вечка (з ніжнім модулем); 13 - блок кіравання кліматычнай устаноўкай (толькі аўтаматычная сістэма кандыцыянавання паветра); 14 - рашотка вентылятара
Модуль цэнтральнай панэлі (гл. мал. 7.96) складаецца з усталяванага аўдыёблока і блока кіравання кліматычнай усталёўкай (толькі аўтаматычная сістэма кандыцыянавання паветра) з выключальнікам гуку, выключальнікам сістэмы кандыцыянавання паветра, выключальнікам аварыйнай сігналізацыі і выключальнікам абагравальніка задняга шкла, убудаваным у цэнтральную панэль.
Кантрольная лямпа выключэння пасажырскай бакавой надзіманай падушкі бяспекі ўстаноўлена ў ніжняй частцы цэнтральнай панэлі (з сістэмай выключэння пасажырскай падушкі бяспекі)

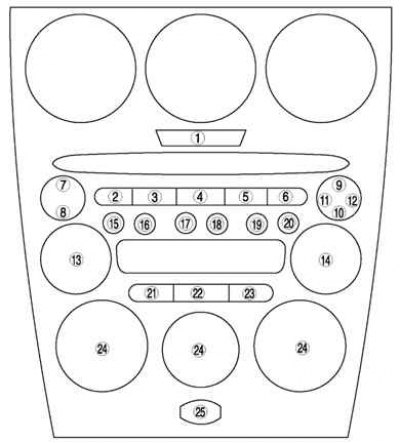

Мал. 7.97. Размяшчэнне выключальнікаў/ кнопак/ кантрольных лямпаў (гл. табл. 7.6)
Размяшчэнне выключальнікаў/ кнопак/ кантрольных лямпаў паказана на малюнку 7.97 і ў табліцы 7.6.

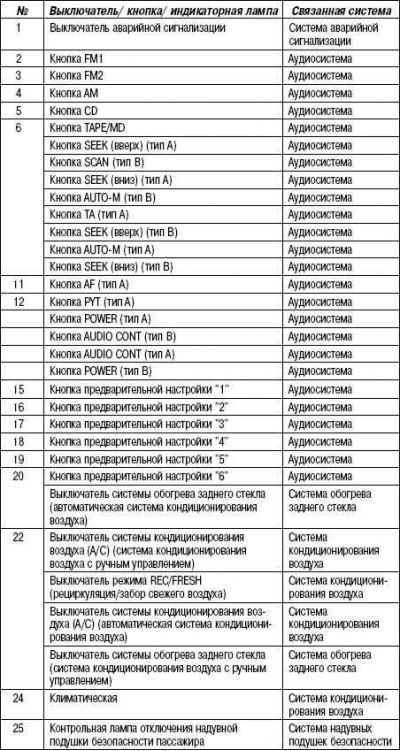

Табліца 7.6. Размяшчэнне выключальнікаў/ кнопак/ кантрольных лямпаў
