Блок выяўлення (трыгер) датчыка становішча распредвала (CMP) размешчаны ў распредвале прывада впускных клапанаў на рухавіках мадэлі L3 (з механізмам змены фаз газаразмеркавання).

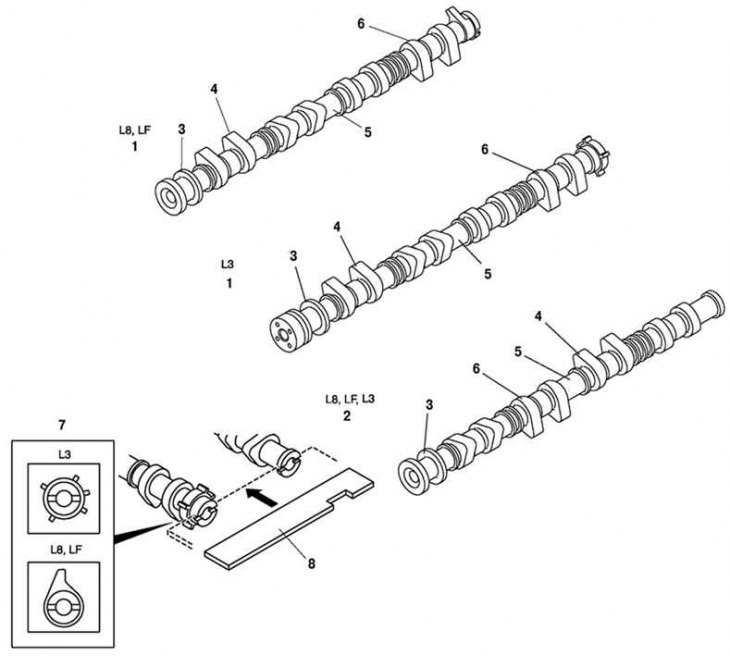

Мал. 2.22. Рапредвалы рухавікоў аўтамабіля Mazda 6: 1 - распредвал прывада впускных клапанаў; 2 - распредвал прывада выпускных клапанаў; 3 - упор; 4 – працоўны выступ кулачка; 5 - апорная шыйка распредвала; 6 – ніжняя частка кулачка; 7 – выступы для датчыкаў становішча распредвала; 8 – спецыяльнае прыстасаванне
Паза сінхранізацыі ВМТ першага цыліндру размешчаны ў задняй частцы распредвалов прывада впускных і выпускных клапанаў (мал. 2.22).

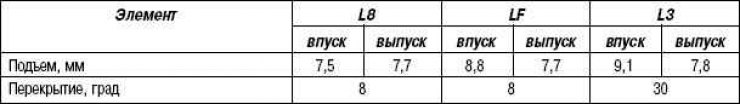

Табліца 2.6. Характарыстыкі распредвала
