Примечание: проведение ремонтных операций без предварительного снятия датчика частоты вращения колеса (ABS) может привести к повреждению проводки датчика. Для предотвращения повреждения датчика или его проводки перед выполнением основных ремонтных операций снимите датчик частоты вращения колеса и закрепите его в стороне.
1. Снимите детали, руководствуясь рисунком "Ступица переднего колеса и поворотный кулак".

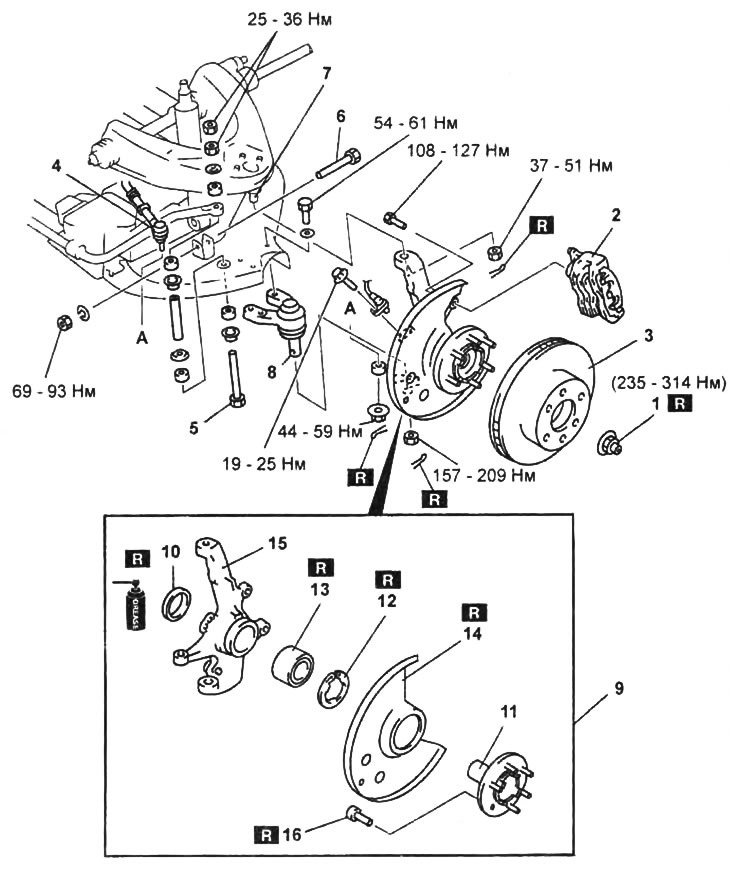

Ступица переднего колеса и поворотный кулак.
1 - гайка ступицы,
2 - тормозной суппорт,
3 - тормозной диск,
4 - наконечник рулевой тяги,
5 - болт стабилизатора подвески,
6 - болт крепления амортизатора,
7 - шаровая опора верхнего рычага передней подвески,
8 - шаровая опора нижнего рычага передней подвески,
9 - ступица переднего колеса и поворотный кулак в сборе,
10 - сальник,
11 - ступица,
12 - стопорное кольцо,
13 - подшипник,
14 - грязезащитный щиток,
15 - поворотный кулак,
16 - шпилька крепления колеса.
2. Установку производите в порядке, обратном снятию.
Примечания по снятию
1. Снимите гайку ступицы.
а) Нажав на педаль тормоза, заблокируйте тормозной диск.

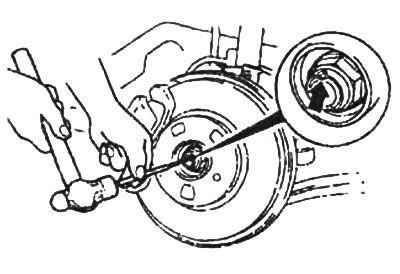

б) Используя зубипо и молоток, расконтрите ободок гайки ступицы.
в) Отверните гайку крепления ступицы.
2. Снимите тормозной суппорт и подвесьте его в стороне.

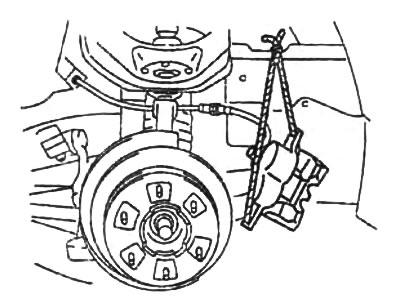

Примечание: не отсоединяйте тормозной шланг от суппорта. В противном случае по завершению работ необходимо будет выполнить процедуру прокачки тормозной системы.
3. Отсоедините наконечник рулевой тяги от поворотного кулака.
а) Отверните гайку крепления пальца наконечника рулевой тяги.

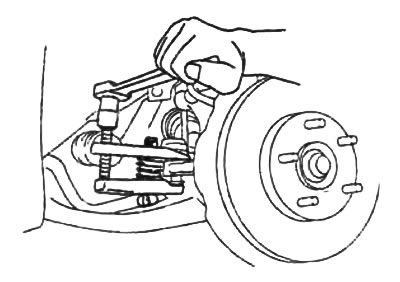

б) При помощи съемника отсоедините наконечник рулевой тяги от поворотного кулака.

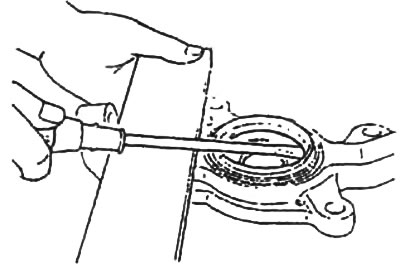

4. Используя отвертку, снимите сальник, как показано на рисунке.
5. Снимите ступицу.

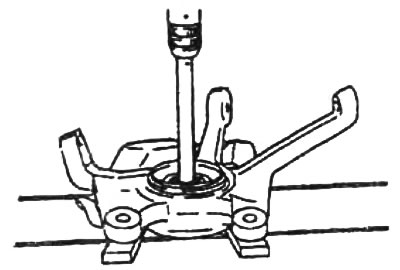

а) Используя пресс, извлеките ступицу из поворотного кулака.

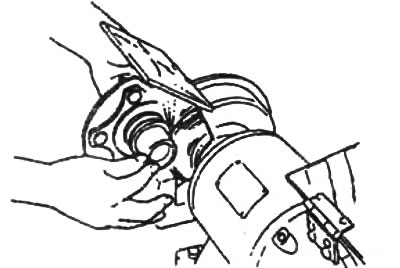

б) С помощью наждака сточите часть внутреннего кольца подшипника до толщины приблизительно 0,5 мм.
в) С помощью зубила снимите сточенное кольцо подшипника.

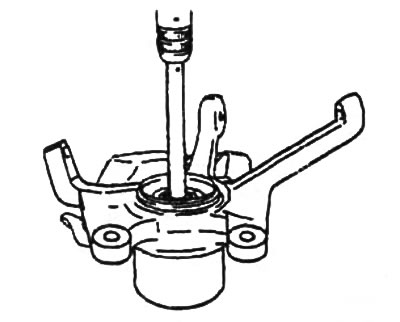

6. При помощи пресса и оправки выпрессуйте подшипник из поворотного кулака.
7. Снимите грязезащитный щиток.
Примечание: снимайте грязезащитный щиток только при его замене.

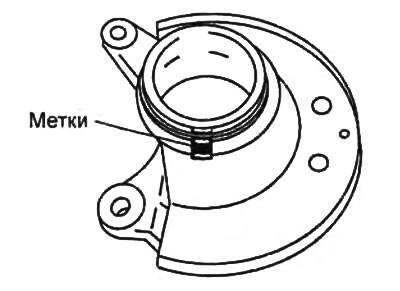

о) Нанесите установочные метки на грязезащитный щиток и поворотный кулак.

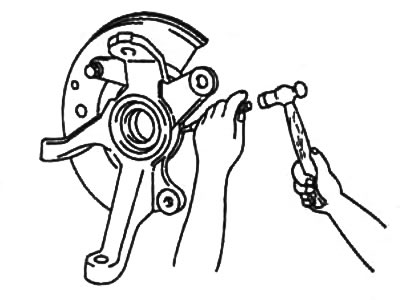

б) Используя зубило и молоток, отсоедините грязезащитный щиток от поворотного кулака.
