Примечание:
О повреждении колеса могут свидетельствовать следующие признаки:
- увеличение сопротивления вращению рулевого колеса;
- повышенная вибрация автомобиля;
- увод автомобиля в сторону.
Если колесо получило повреждение, то для его замены поверните к краю проезжей части и, соблюдая меры предосторожности, медленно двигайтесь до ближайшей горизонтальной площадки, удаленной на достаточно безопасное расстояние от проезжей части дороги. Остановка автомобиля на проезжей части или на краю дороги с интенсивным движением представляет опасность.
Внимание.
- Строго выполняйте все инструкции по замене колеса.
- Нарушение инструкций по замене неисправного колеса опасно! Автомобиль может упасть с домкрата и серьезно травмировать находящихся поблизости людей. Если автомобиль установлен на домкрат, то нельзя находиться под автомобилем и подставлять под него какие-либо части своего тела. То же относится к пассажирам и другим лицам.
- Запрещается оставлять в салоне автомобиля пассажиров, если автомобиль будет подниматься с помощью домкрата. Пассажиры могут стать причиной падения автомобиля с домкрата и серьезного травмирования находящихся поблизости людей.
Примечание: Перед использованием домкрата проверьте, что его винт хорошо смазан.
1. Остановите автомобиль на ровной горизонтальной площадке на безопасном расстоянии от транспортного потока и полностью затяните стояночный тормоз.
2. На автомобиле с автоматической коробкой передач переведите селектор в положение «Р» («Стоянка»). На автомобиле с механической коробкой передач переведите рычаг переключения передач в положение первой передачи или передачи заднего хода. Затем заглушите двигатель.
3. Включите аварийную световую сигнализацию.
4. Проверьте, что никто из пассажиров не остался в автомобиле, убедитесь, что все пассажиры находятся на безопасном расстоянии от проезжей части дороги и автомобиля.
5. Достаньте домкрат, инструмент и запасное колесо.

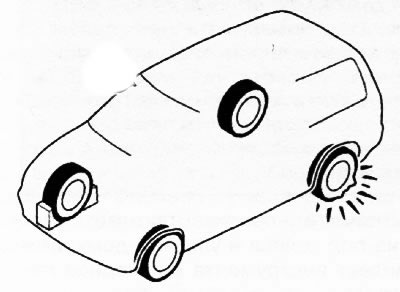

6. Подложите под колесо, которое расположено по диагонали от поврежденного, противооткатные упоры. Противооткатные упоры следует установить впереди и сзади колеса.
Примечание. В качестве противооткатных упоров колеса можно использовать камни или деревянные бруски подходящих размеров и формы, если они могут обеспечить неподвижность автомобиля.
Демонтаж неисправного колеса
1. Автомобили со стальными колесными дисками: если на колесе имеется декоративный колпак, снимите его с помощью плоского конца удлинителя ручки домкрата.
Примечание: Вставьте заостренный плоский конец удлинителя между ободом колеса и краем декоративного колпака и поодденьте колпак, чтобы снять его.

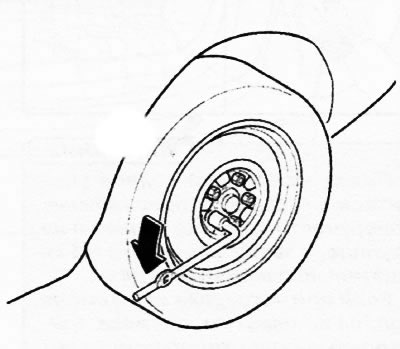

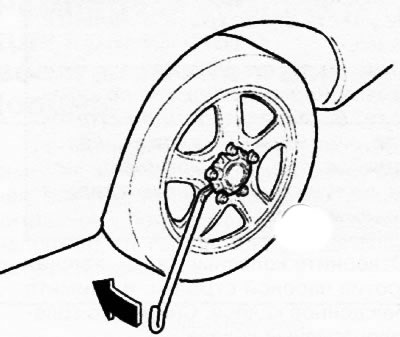

2. Отверните колесные гайки на один оборот (против часовой стрелки). Не отворачивайте гайки полностью до тех пор, пока колесо не будет полностью вывешено.
3. Поставьте домкрат на опорную поверхность.

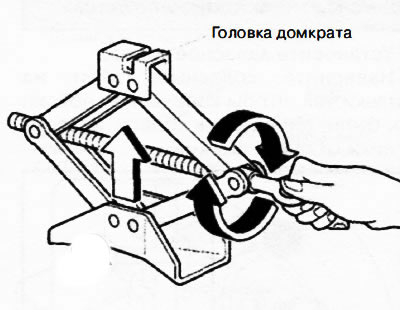

4. Вращая винт домкрата в направлении, показанном на рисунке, поднимите головку домкрата на высоту немного меньше высоты опорных мест кузова автомобиля.

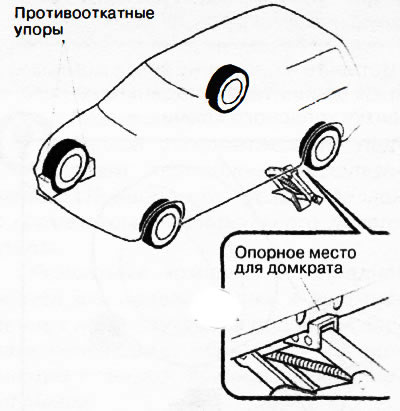

5. Установите домкрат под опорное место, ближайшее к поврежденному колесу. При этом головка домкрата должна находиться прямо под опорным местом кузова.
6. Медленно поднимайте головку домкрата, вращая винт руками до тех пор, пока головка не упрется в опорное место кузова.
Внимание.

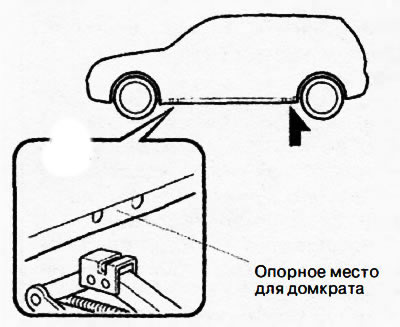

- Устанавливайте домкрат только в специально предусмотренные опорные места впереди и сзади на кузове, показанные на рисунках. Опасно поднимать автомобиль, если домкрат установлен в других местах, не предназначенных для подъема автомобиля. Автомобиль может упасть с домкрата и серьезно травмировать или даже убить находящегося рядом человека. Устанавливайте домкрат только в опорные места впереди и сзади на кузове, специально предназначенные для подъема автомобиля на домкрате (см. рисунки).
- Запрещается поднимать автомобиль, уперев домкрат в места, не предназначенные для подъема автомобиля, также запрещается подкладывать под сам домкрат или под его головку любые посторонние предметы.
- Подъем автомобиля при упоре домкрата в места, не предназначенные для подъема автомобиля, а также подкладывание под сам домкрат или под его головку любых посторонних предметов является опасным, так как это может привести к деформации кузова, либо автомобиль может соскочить с домкрата, а находящиеся поблизости люди могут быть тяжело травмированы домкратом или падающим автомобилем.
- Используйте только домкрат, которым укомплектован ваш автомобиль.
- Опасно использовать домкрат, который не предназначен для вашего автомобиля Mazda. Автомобиль может упасть с домкрата и серьезно травмировать находящихся поблизости людей.
- Запрещается подкладывать под домкрат любые посторонние предметы.
- Опасно поднимать автомобиль, если домкрат опирается на какие-либо подкладки. Домкрат может потерять устойчивость, а находящиеся поблизости люди могут быть тяжело травмированы домкратом или падающим автомобилем.

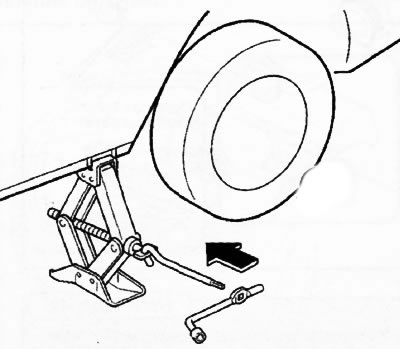

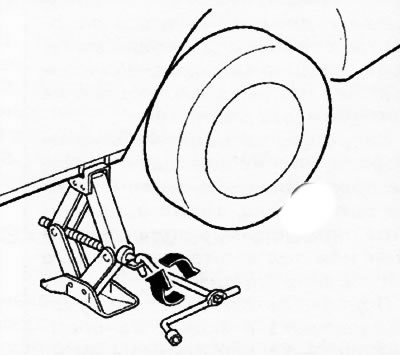

7. Вставьте в проушину винта домкрата крюк удлинителя и наденьте на него рукоятку колесного ключа.
8. Вращая коленчатую рукоятку по часовой стрелке, поднимите автомобиль на высоту, достаточную для установки запасного колеса. Перед тем как отворачивать колесные гайки, убедитесь в том, что автомобиль находится в устойчивом положении и не может упасть с домкрата или самопроизвольно сдвинуться с места.
Внимание.
- Не поднимайте автомобиль на большую высоту, чем требуется для замены колеса. Подъем автомобиля на высоту, большую, чем это требуется для замены колеса, представляет опасность, так как автомобиль может потерять устойчивость и соскочить с домкрата.
- Запрещается запускать двигатель или трясти автомобиль, поднятый на домкрате. Запуск двигателя или качание кузова автомобиля, поднятого на домкрате, представляет опасность, так как автомобиль при этом может упасть с домкрата и нанести травмы.
- Запрещается находиться под автомобилем, поднятым на домкрате. В случае падения автомобиля с домкрата человек, находящийся под автомобилем, может получить серьезные травмы или погибнуть.
9. Отверните колесные гайки, вращая их против часовой стрелки, и снимите поврежденное колесо. Снимите с колеса декоративный колпак.
Установка запасного колеса

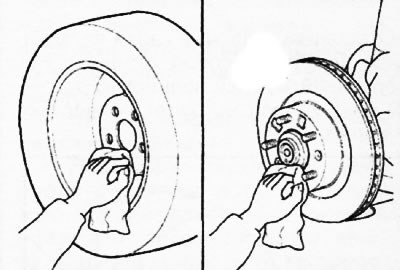

1. Очистите ветошью от грязи привалочные поверхности на диске колеса и ступице, а также шпильки крепления колеса.
Внимание.
- Перед установкой колеса убедитесь в том, что привалочные поверхности на диске колеса и на ступице, а также шпильки и гайки тщательно очищены от грязи.
- Если при установке или замене колеса не очистить от грязи привалочные поверхности диска колеса и ступицы, а также шпильки, то при дальнейшей эксплуатации автомобиля это может привести к опасному происшествию. Из-за ослабления затяжки колесных гаек колесо может сойти со ступицы на ходу автомобиля, что чревато дорожнотранспортным происшествием.
2. Установите запасное колесо.

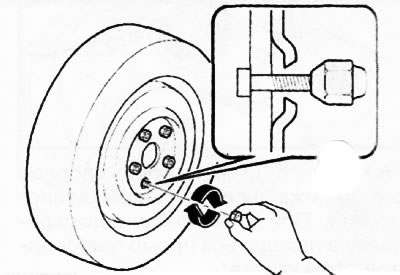

3. Наверните колесные гайки на шпильки так, чтобы конические пояски гаек были обращены к колесу. Затяните гайки от руки.
Внимание. Запрещается наносить масло или пластичную смазку на шпильки и колесные гайки. Запрещается затягивать колесные гайки моментом, превышающим номинальное значение. Нанесение масла или пластичной смазки на шпильки или колесные гайки приводит к опасным последствиям. Из-за ослабления затяжки колесных гаек колесо может сойти со ступицы на ходу автомобиля, что чревато дорожнотранспортным происшествием. Кроме того, колесные гайки и шпильки могут быть повреждены из-за слишком сильной затяжки.
4. Вращая колесным ключом винт домкрата против часовой стрелки, опустите автомобиль. С помощью колесного ключа затяните гайки в перекрестной последовательности моментом 108-147 Нм.
Примечание: Если вы не уверены в правильности затяжки колесных гаек, при первой возможности обратитесь в шиномонтажную мастерскую или на сервисную станцию официального дилера Mazda для проверки момента затяжки гаек.
Внимание.
- Всегда затягивайте колесные гайки требуемым моментом.
- Неправильно или слабо затянутые колесные гайки могут стать причиной опасных последствий. Колесо может качаться или сойти со ступицы. Это может привести к потере контроля над автомобилем и тяжелому дорожно-транспортному происшествию.
- При установке колеса используйте те же гайки, которыми колесо было закреплено. При необходимости замените гайки аналогичными гайками с метрической резьбой.
- На вашем автомобиле используются колесные шпильки и гайки с метрической резьбой. Поэтому опасно закреплять колеса гайками с другим видом резьбы. Это приведет к ненадежному креплению колеса и повреждению резьбы на шпильках. В результате колесо может соскочить со ступицы, что чревато дорожно-транспортным происшествием.
5. Снимите противооткатные упоры из-под колеса и уложите домкрат и комплект инструмента в походное положение.
6. Уложите поврежденное колесо в багажное отделение.
7. Проверьте давление воздуха в шине.
8. При первой возможности отремонтируйте поврежденное колесо или замените поврежденную шину новой.
Внимание. Запрещается эксплуатировать автомобиль, если хотя бы в одной шине давление воздуха не соответствует номинальному значению. Неправильное давление воздуха в шинах создает угрозу безопасности движения. Если давление воздуха в шинах не соответствует номинальному, то это отрицательно сказывается на управляемости автомобиля и может привести к дорожно-транспортному происшествию. Проверяя давление воздуха в шинах, обязательно проверьте давление воздуха в шине запасного колеса.
Примечание: Для того чтобы домкрат и инструменты не гремели при движении автомобиля, закрепляйте их в походном положении должным образом.
