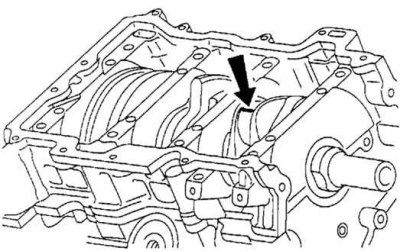

Rajz. 2.170. Kalibrált műanyag huzal felszerelésének helye
Helyezzen kalibrált műanyag huzaldarabokat a vezérműtengely csapjaira, igazítva azokat a tengely (2.170) mentén.
Szerelje fel a hajtórúd csapágyát és a hajtórúd sapkáját.
Távolítsa el a hajtórúd fedelét.
Mérje meg a hajtórúd sugárirányú hézagát.
Ha a hézag nem a specifikáción belül van, cserélje ki a hajtórúd csapágyát vagy köszörülje meg a forgattyús csapot, és használjon túlméretezett csapágyakat a megadott hézag fenntartásához.
- Normál hézag: 0,026-0,052 mm
- Maximális hézag: 0,10 mm
