Tartalomjegyzék: Szét- és összeszerelés ⇓ A fűtőtest magjának ellenőrzése ⇓
1. Húzza ki a kábelt az akkumulátor negatív pólusáról.
2. Engedje le a hűtőfolyadékot a hűtőrendszerből.
3. Távolítsa el az eszköztárat.
4. Távolítsa el a fűtőegységet az ábrán látható módon.
Szét- és összeszerelés
Szerelje szét a fűtőegységet a "A fűtőegység szét- és összeszerelése" című ábrán jelzett számsorrend szerint.
Megjegyzés: a beszerelés az eltávolítással fordított sorrendben történik.

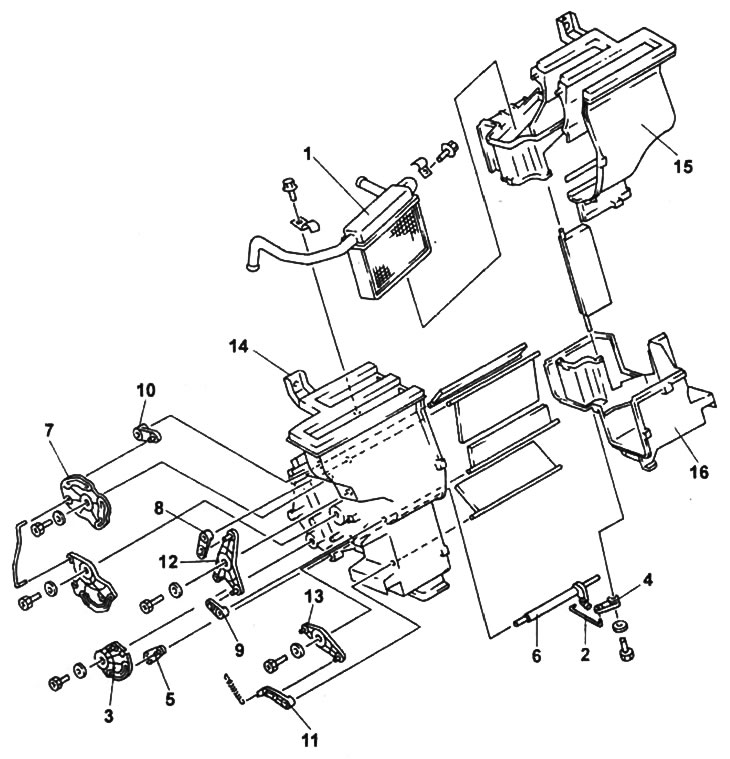

A fűtőegység szét- és összeszerelése.
1 - radiátor fűtőtest,
2 - légáramlás keverő csillapító kar,
3 - a légáramlás keverő csappantyú sebességváltó karja,
4 - 1. számú légáramlás-keverő csappantyú forgattyús karja,
5 - 2-es számú légáramlás-keverő csappantyú forgattyús karja,
6 - levegőáramlás keverőcsappantyú tengelye,
7 - a lengéscsillapító fő sebességváltó karja a légáramlás irányának megváltoztatásához,
8 - forgattyús kar a légáramlás irányának megváltoztatásához 1. sz,
9 - forgattyús kar a légáramlás irányának megváltoztatásához 2. sz,
10 - forgattyús kar a légáramlás irányának megváltoztatásához 3. sz,
11 - forgattyús kar a légáramlás irányának megváltoztatásához 4. sz,
12 - kiegészítő sebességváltó kar a lengéscsillapítóhoz a légáramlás irányának megváltoztatásához 1. sz,
13 - kiegészítő sebességváltó kar a lengéscsillapítóhoz a légáramlás irányának megváltoztatásához 2. sz,
14,15, 16 - fűtőegység háza.
A fűtőtest magjának ellenőrzése
1. Ellenőrizze, hogy a fűtőtest hűtője nem sérült-e és nem szivárog-e hűtőfolyadék.
Ha sérülést vagy szivárgást észlel, cserélje ki a fűtőmagot.
2. Ellenőrizze, hogy a fűtőmag hőcserélő lemezein nem hajlottak-e meg a területek.
Ha elgörbült lemezeket talál, réscsavarhúzóval egyenesítse ki azokat.
