Wyjmowanie i instalacja deski rozdzielczej (Mazda CX-5KE)

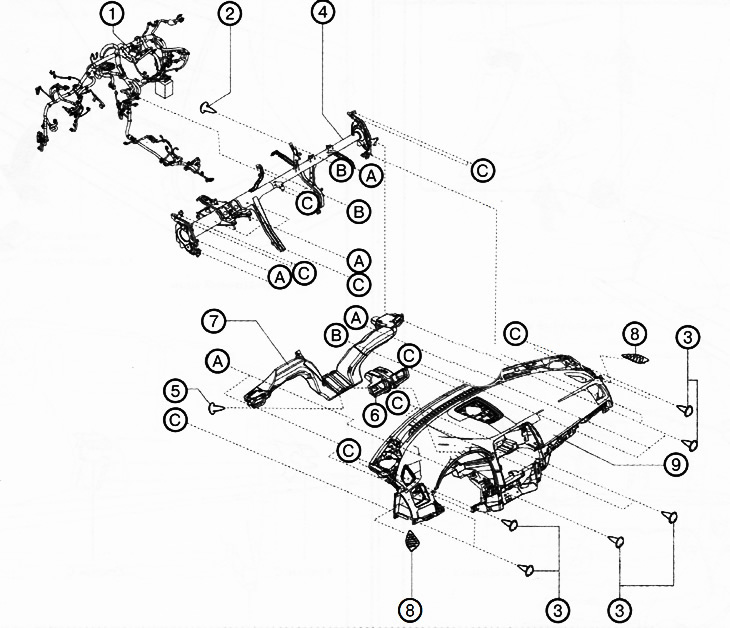

1. Odłącz ujemny zacisk akumulatora.

2. Usuń następujące części:

• Pióra wycieraczek.
• Kratka maski.
• Napęd wycieraczek.
• Listwy progowe przednich drzwi.
• Ozdobne wykończenia z przodu.
• Pudełko na rękawiczki.
• Dolna osłona deski rozdzielczej.
• Dekoracyjny panel.
• Panel centralny.
• Jednostka systemu audio (wersje z systemem audio).
• Pudełko na konsolę przednią.
• Gałka zmiany biegów (wersje z manualną skrzynią biegów).
• Panel przełączników.
• Górny panel.
• Konsola tylna.
• Ściany boczne.
• Konsola przednia.
• Dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia zmiany biegów (automatyczna skrzynia biegów).
• Dźwignia zwalniająca kaptur.
• Panel dolny.
• Jednostka systemu nawigacji.
• Jednostka klimatyzacyjna.
• Osłona kolumny kierownicy.
• Moduł poduszki powietrznej kierowcy.
• Kierownica.
• Wał kierowniczy.
• Panel przełączników.

Notatka. Aby zdjąć panel przełączników należy włożyć rękę od spodu dolnego panelu (wersje bez systemu nawigacji) lub przez obszar instalacji jednostki systemu nawigacji (wersje z systemem nawigacji), naciśnij panel przełączników w kierunku strzałki (1) na rysunku i wyjmij go, odłączając haczyki A, B i C. Odłącz złącze przełącznika.

Osłona zestawu wskaźników.

Notatka.

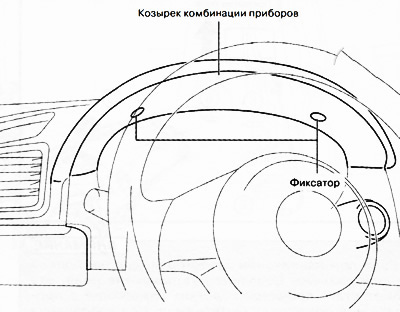

• Aby zdjąć osłonę zestawu wskaźników, należy usunąć zaciski za pomocą śrubokręta krzyżakowego. Aby zdjąć zaciski, nie trzeba ich naciskać; śrubokręt krzyżakowy powinien obracać się bez użycia siły.

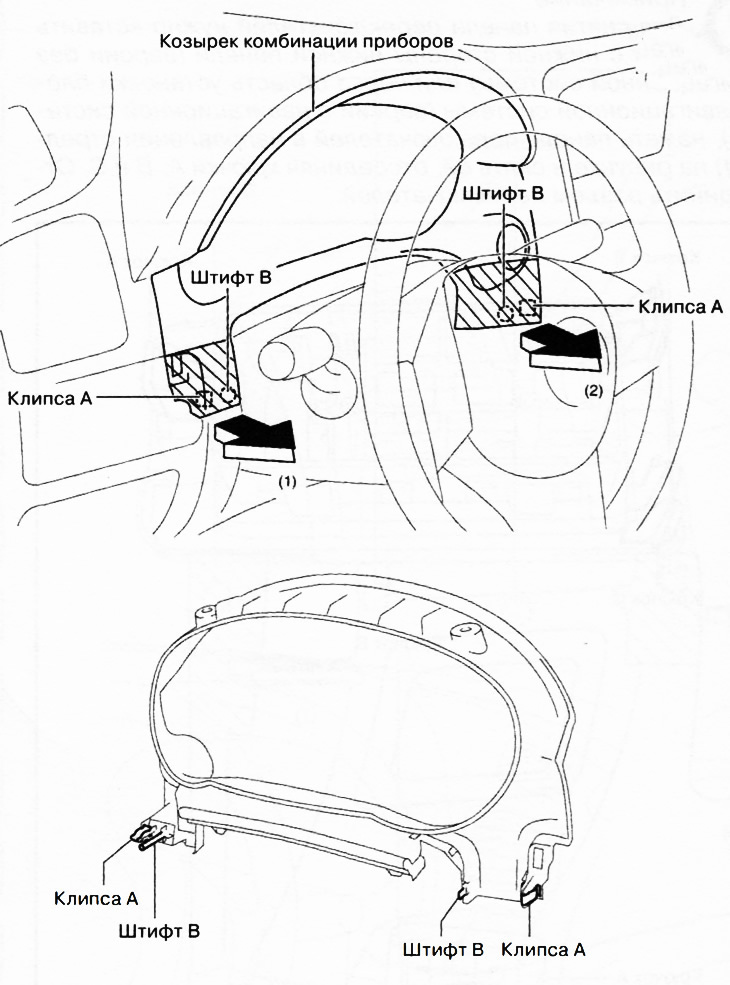

• Chwytając za zacienione miejsca na rysunku zdejmij osłonę zestawu wskaźników w kierunku strzałek w kolejności (1), (2), aby rozłączyć zaciski A i piny B.

• Zestaw wskaźników.
• Okładziny filarów A.

3. Przesuń osłonę hamulca postojowego na bok.

4. Odłącz złącza wiązki przewodów tablicy rozdzielczej w obszarze tunelu i wyjmij zaciski wiązki przewodów.

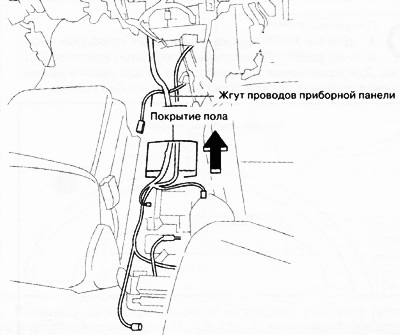

5. Wymontować wiązkę przewodów tablicy rozdzielczej w kierunku strzałki na rysunku, omijając wykładzinę podłogową.

Uwaga. Jeżeli podczas demontażu wiązki przewodów tablicy rozdzielczej złącza zahaczą o wykładzinę podłogową, może to spowodować zwarcie w okablowaniu lub uszkodzenie złączy. Podczas demontażu wiązki przewodów tablicy rozdzielczej należy podnieść wykładzinę podłogową, tak aby złącza o nic nie zaczepiły.

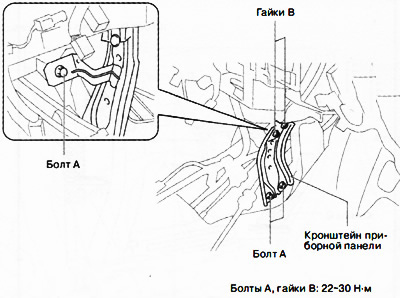

6. Odkręcić śruby A i nakrętki B pokazane na rysunku.



7. Wymontuj wspornik tablicy rozdzielczej.

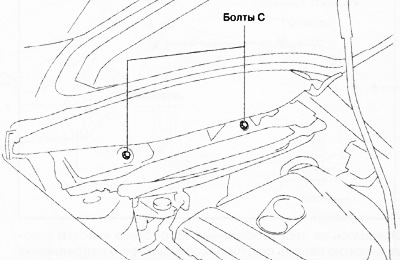

8. Odkręcić śruby C.



9. Odłącz złącza wiązki przewodów tablicy rozdzielczej.

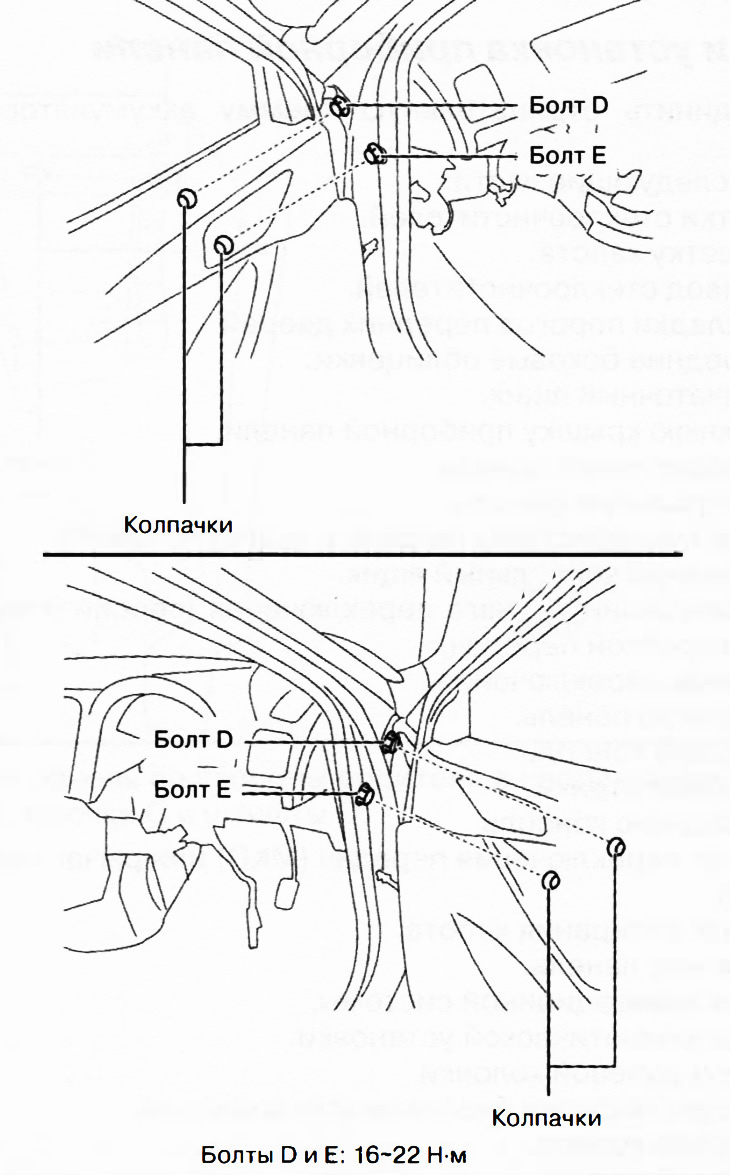

10. Zdejmij zatyczki.



11. Odkręcić śruby D i E.

Uwaga. Śruby D nie można całkowicie odkręcić, ponieważ będą opierać się o drzwi przednie. Zamknięcie przednich drzwi przy wykręconej śrubie D może spowodować wygięcie lub uszkodzenie osłony drzwi. Po wyjęciu deski rozdzielczej z kabiny pasażerskiej należy przymocować odkręcone śruby D do karoserii taśmą tak, aby nie wystawały.

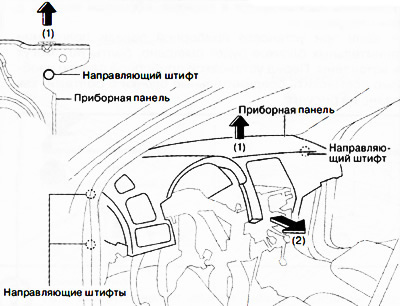

12. Podważ tablicę przyrządów w kierunku strzałki (1) na rysunku i wyjmij ją z kołków prowadzących.

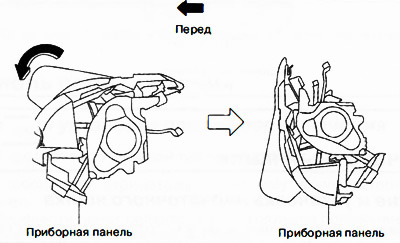

13. Obróć tablicę przyrządów o 90° w kierunku strzałki na ilustracji.



14. Wymontuj tablicę przyrządów przez otwór drzwi kierowcy lub pasażera z przodu.



15. Montaż odbywa się w odwrotnej kolejności do demontażu, z uwzględnieniem:

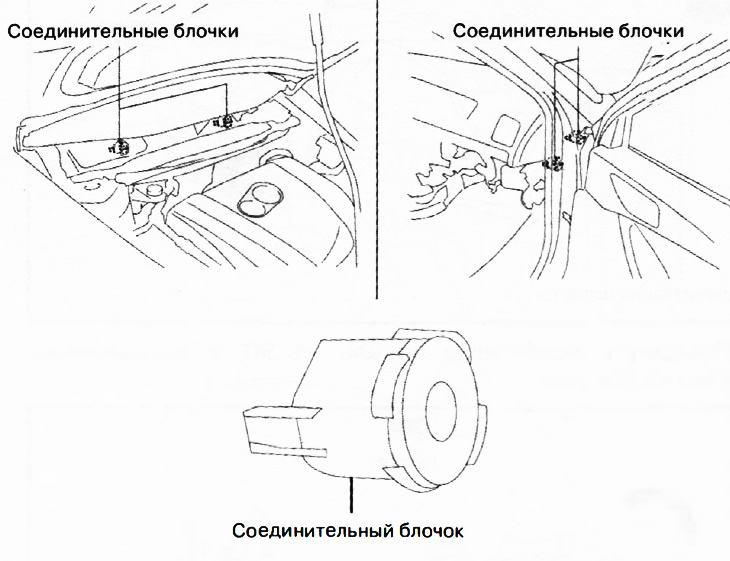

Jeśli położenie bloków łączących podczas montażu deski rozdzielczej nie będzie wyrównane, włożenie śrub nie będzie możliwe. Przed zamontowaniem deski rozdzielczej należy wyrównać bloki łączące ze śrubami, jak pokazano na rysunku.
