Spis treści: Wyjmowanie ⇓ Instalacja ⇓
Wyjmowanie
Odłącz kabel ujemny od akumulatora.
Uwaga: Spowoduje to usunięcie danych z bloków pamięci elektronicznej. Patrz instrukcje w rozdziale "Sprzęt elektryczny".
Zdejmij tapicerkę drzwi. Zdjąć folię ochronną z ościeżnicy.

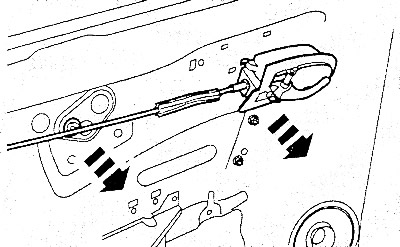

Odczepić klamkę wewnętrzną drzwi i drążek napędowy od ościeżnicy.

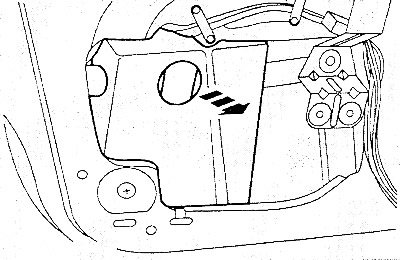

Odczepić podkładkę wzmacniającą, zdjąć ją z bocznego panelu ochronnego i zdjąć.
Zdejmij tylną prowadnicę szyby.
Odczepić korbowód klamki drzwi od zamka. W tym celu należy docisnąć końcówkę plastikowej obejmy w bok i wyciągnąć korbowód.

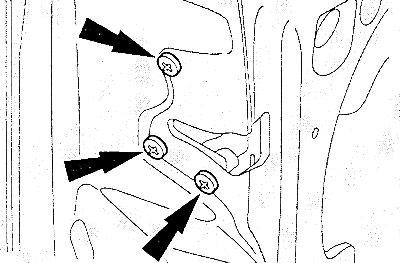

Odkręć śruby zamka drzwi.
Jeżeli tak, wyjmij wtyczkę z wyłącznika systemu alarmowego. Odczep przełącznik i wyjmij go.

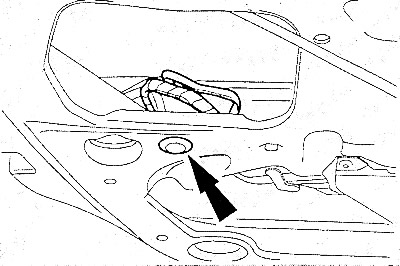

Odłączyć wiązkę przewodów siłownika zamka drzwi.

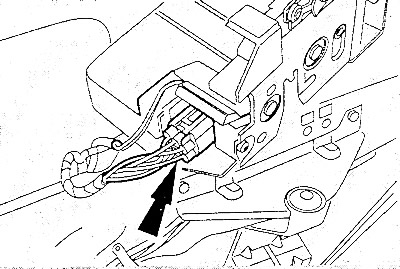

Wyciągnąć zamek z drzwi i wyjąć wtyczkę silnika napędowego.

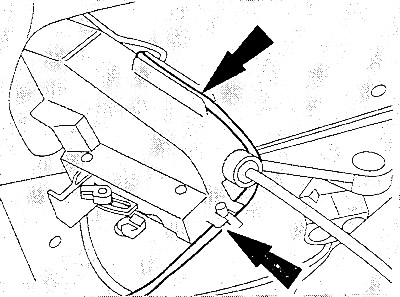

Odczepić wiązkę przewodów.

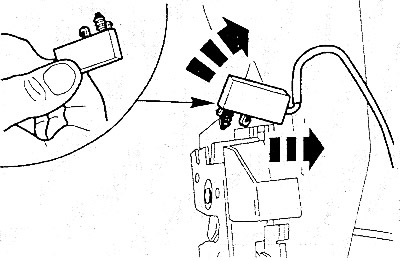

Wymontuj wyłącznik otwierania drzwi. Aby to zrobić, wciśnij go do środka i odchyl do góry.

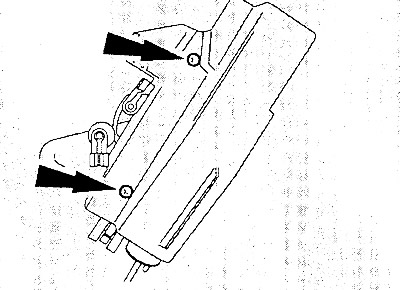

Wykręć śruby pokrywy zamka.

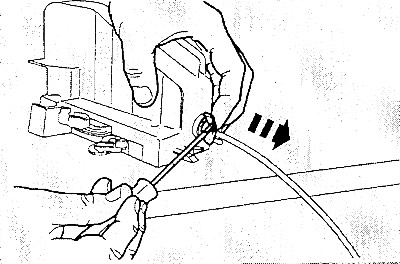

Podważ tuleję przelotową linki napędowej wewnętrznej klamki drzwi.

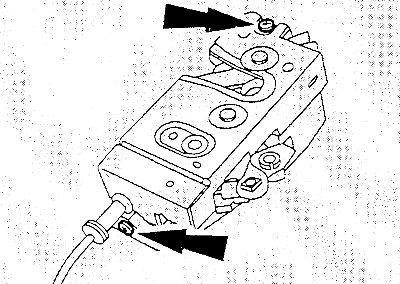

Odkręcić śruby mocujące silnik napędowy od zamka drzwi.

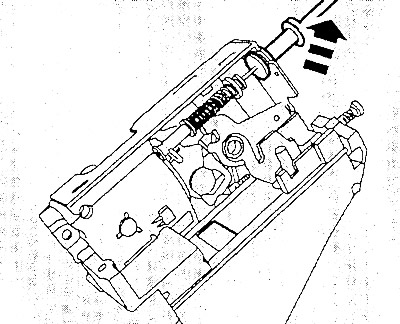

Odczepić tuleję linki napędu klamki wewnętrznej od uchwytu zamka.

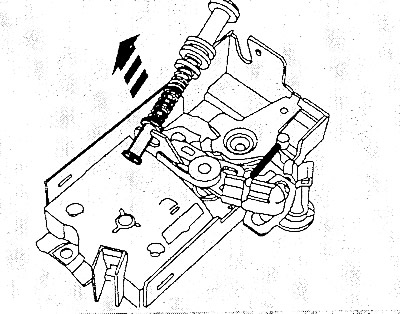

Wyrównaj linkę (pręt) napędu klamki wewnętrznej z rowkiem w dźwigni napędu i odczep linkę.
Instalacja
Przymocuj linkę napędu klamki wewnętrznej do dźwigni napędu zamka.
Przymocuj tulejkę linki napędu klamki wewnętrznej do uchwytu zamka.
[Pełny tekst znajduje się na stronie internetowej: Mazbook]
Zamontować i przymocować silnik napędowy do zamka drzwi za pomocą śrub.
Włóż tulejkę przelotową linki napędowej klamki wewnętrznej drzwi do zamka.
Nałóż osłonę na zamek i zabezpiecz ją śrubami.
Przymocuj wyłącznik sterujący otwieraniem drzwi do zamka.
Podłącz wiązkę przewodów.
Włóż zamek do drzwi i podłącz wtyczkę silnika napędowego.
Podłączyć wiązkę przewodów napędu zamka drzwi.
Jeżeli jest, zabezpiecz wyłącznik systemu alarmowego i podłącz do niego wtyczkę.
Dokręć śruby mocujące zamek.
Przymocuj drążek łączący klamkę do zamka drzwi.
Zamontować w drzwiach i zabezpieczyć listwę wzmacniającą.
Przymocuj napęd wewnętrznej klamki drzwi i przewód napędowy do ościeżnicy drzwi.
Zamontuj tapicerkę drzwi.
Podłącz kabel ujemny do akumulatora.
Przywróć odczyty zegara, w razie potrzeby wprowadź kody.
