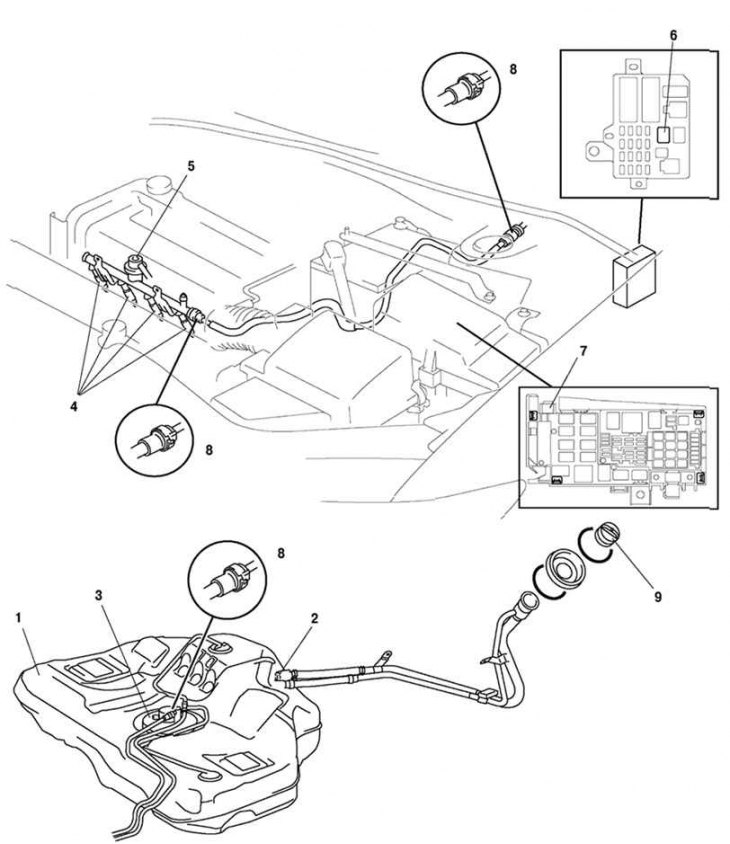

Figura. 2,61. Unitatea de combustibil Mazda 6: 1 – rezervor de combustibil; 2 – supapă de reținere; 3 – bloc pompa de combustibil; 4 – injector de combustibil; 5 – amortizor de pulsații; 6 – releu pompei de combustibil; 7 – conector de control; 8 – conector rapid; 9 – capacul rezervorului de combustibil
Ansamblul de combustibil al unui vehicul constă dintr-un ansamblu pompă de combustibil de înaltă presiune, un rezervor de combustibil, injectoare de combustibil și țevi de conectare a combustibilului (conducte de combustibil). Din rezervorul de combustibil, pompa de combustibil furnizează combustibil sub presiune conductei de combustibil, de unde intră în cilindri prin injectoare. Injectoarele dozează și pulverizează combustibil. Când se aplică tensiune în înfășurarea solenoidului, acul se ridică, trecând combustibil. Cantitatea de combustibil este determinată de durata pulsului în care injectorul este deschis. Combustibilul curge apoi înapoi în rezervorul de combustibil prin două tuburi metalice situate sub partea inferioară a mașinii. Pompa de combustibil este instalată în rezervorul de combustibil (Fig. 2.61).
