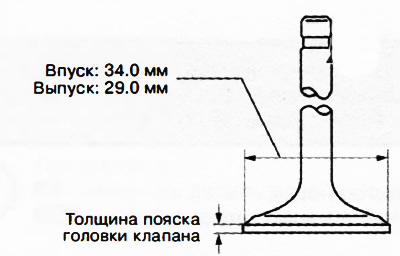

Напомена:
Дебљина прирубнице главе вентила:
- унос: 1,75-1,95 мм
- ослобађање: 1,95-2,15 мм

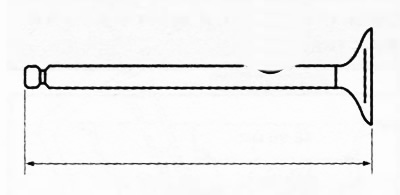

2. Користећи чељуст, измерите дужину сваког вентила. Ако је измерена вредност мања од нормалне, замените вентил новим.
Напомена:
Стандардна дужина вентила:
- Унос: 107,00-107,60 мм.
- Издање: 117.09-117.69 мм.
Минимална дужина вентила:
- Унос: 106,78 мм.
- Издање: 116,87 мм.

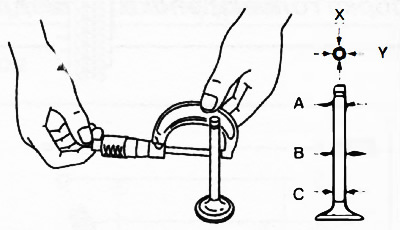

3. Помоћу микрометра измерити пречник вретена вентила у шест положаја у два међусобно окомита правца (Кс и И) у три тачке дуж дужине вретена (А, Б и Ц), као што је приказано на слици. Ако измерене вредности нису тачне, замените вентил новим.
Напомена:
Стандардни пречник стабла вентила:
- Унос: 5.470-5.485 мм
- Излаз: 5.465-5.480 мм
Минимални пречник стабла вентила:
- Унос: 5.424 мм
- Ослобађање: 5.419 мм

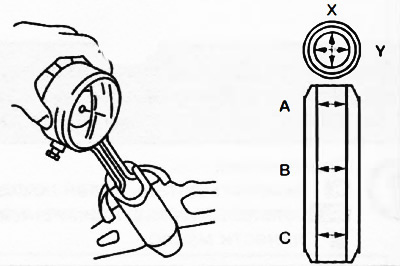

4. Користећи микрометарски мерач проврта, измерите унутрашњи пречник вођице вентила у шест позиција – у два међусобно окомита правца (Кс и И) у три тачке дуж дужине вођице вентила (А, Б и Ц), као што је приказано на слици. Ако измерене вредности нису тачне, замените вођицу вентила новом.
Напомена:
Стандардни унутрашњи пречник вођице вентила:
- Унос: 5.510-5.530 мм.
- Излаз: 5.510-5.530 мм.

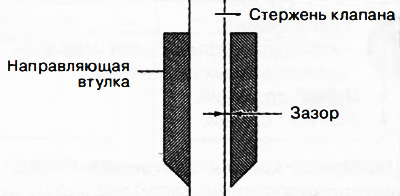

5. Израчунајте размак између стабла вентила и водеће чауре одузимањем вредности пречника вретена вентила од унутрашњег пречника водеће чауре. Ако добијена вредност премашује максималну дозвољену вредност, замените вентил или вођицу вентила новим.
Напомена:
Стандардни зазор између стабла вентила и вођице:
- Унос: 0,025-0,060 мм
- Отпуштање: 0,030-0,065 мм
Максимална дозвољена вредност зазора између вретена вентила и вођице: 0,10 мм.

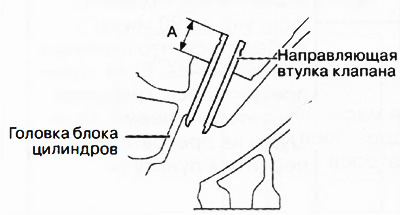

6. Помоћу чељусти измерите висину избочења (димензија А) вођица вентила. Ако измерена вредност није тачна, замените вођицу вентила.
Напомена: Стандардна висина избочине вођице вентила (улаз/излаз): 16,4-17,0 мм.
