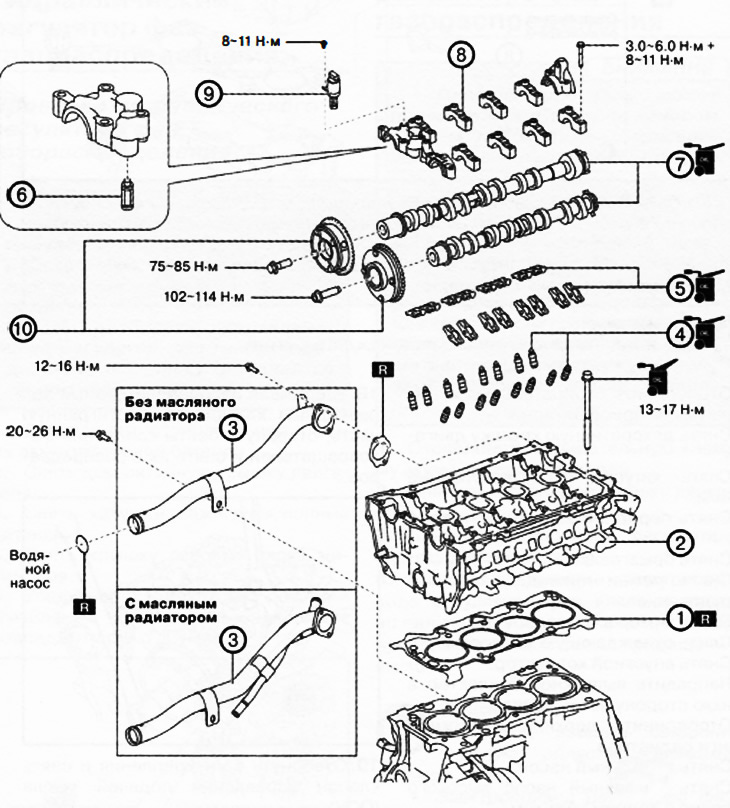

1. Заптивка главе цилиндра.
2. Глава цилиндра.
З. Уводна цев система за хлађење.
4. Хидраулични компензатори.
5. клацкалице.
6. Уљни филтер ОЦВ вентила.
7. Брегасте осовине.
8. Поклопци брегастог вратила.
9. Вентил за контролу уља (OCV).
10. Електрични и хидраулични фазни мењачи.
Белешка:
: замените део новим након сваког уклањања.
: нанесите уље.
1. Темељно очистите контактне површине блока цилиндра и главе блока.
2. Поставите нову заптивку главе цилиндра
3. Поставите главу цилиндра на мотор.
4. Проверите дужину вијака главе цилиндра (погледајте повезани одељак у наставку) а по потреби заменити завртње новим. Ако се вијци главе цилиндра поново користе, нанесите моторно уље на површину седишта главе завртња и главе цилиндра.
5. Затегните завртње главе цилиндра у четири фазе у редоследу приказаном на слици:
- Фаза 1:13-17 Нм
- Фаза 2: 43-47 Нм
- Фаза 3: 85-95°
- Фаза 4: 85-95°
6. Уклоните све преостале заптиваче из отвора за вијке у блоку цилиндра на страни улазног стуба за хлађење.
7. Нанесите расхладну течност на О-прстенове.
Пажња. Не наносити уље (мотор, мењач итд.) на О-прстеновима цеви за довод воде. У супротном, материјал О-прстенова се може оштетити, што може довести до цурења.
8. Инсталирајте О-прстен на улазну цев система за хлађење.
9. Уметните улаз система за хлађење у пумпу за воду, пазећи да не оштетите О-прстен.

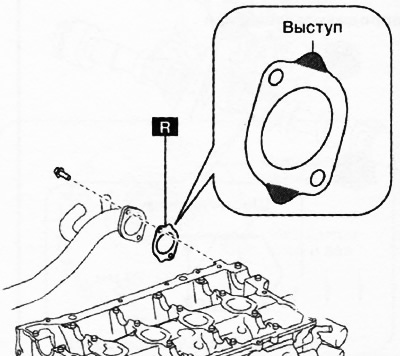

10. Поставите заптивку за улазну цев система за хлађење тако да се њене избочине налазе као што је приказано на слици.
Напомена: : замените део новим након сваког уклањања.

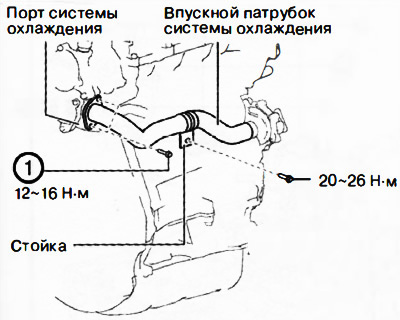

11. Затегните завртње редоследом приказаним на слици.
12. Уклоните ваздух из хидрауличних компензатора:
Поставите хидраулични подизач у резервоар моторног уља.
Пажња. Немојте уметати заобљену шипку великом силом јер је кугласта опруга неповратног вентила изузетно слаба.

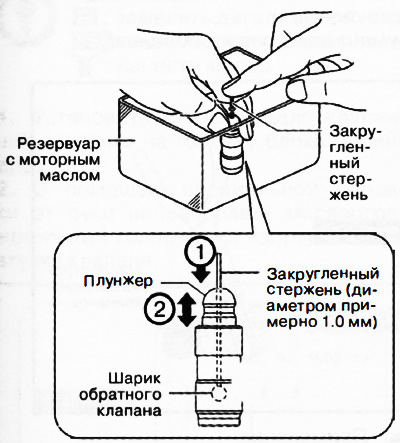

Лагано притисните куглицу неповратног вентила заобљеном шипком (око 1,0 мм у пречнику), уклоните ваздух померањем клипа горе-доле.
Притисните крај клипа у уље и уверите се да нема осећаја гурања. У супротном, потребно је заменити хидраулични компензатор новим.

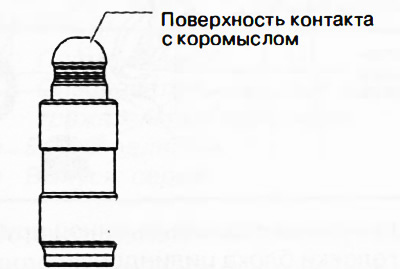

13. Визуелно прегледајте површину хидрауличног компензатора која је у контакту са клацкалом да ли има истрошености или оштећења. Ако се пронађу неки кварови, замените жиро компензатор новим.
14. Уградите хидраулички компензатор у првобитни положај у главу цилиндра.

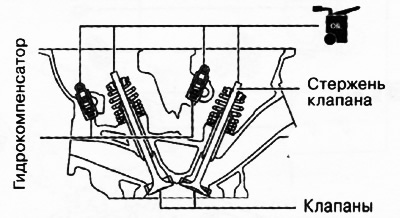

15. Нанесите моторно уље на хидрауличне подизаче и крајеве вретена вентила, а затим поставите клацкалице у првобитни положај који су заузели пре уклањања.
Напомена: : нанесите уље.
16. Уметните ОЦВ филтер за уље у поклопац предњег брегастог вратила.

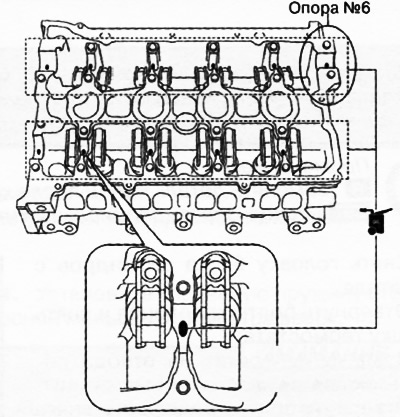

17. Нанесите уље за мењач (САЕ 90 или слично) или моторно уље на средини сваког лежаја у глави цилиндра као што је приказано.
Пажња. На носач број 6 не треба наносити више од 0,05 мл уља.
18. Нанесите уље за мењач (САЕ 90 или слично) или моторно уље на потисној површини предњих брегастих осовина.

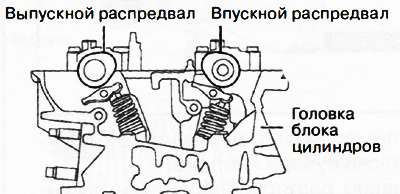

19. Поравнавање положаја брегастог вратила са положајем скоро горње мртве тачке клипа првог цилиндра (ТДЦ), као што је приказано на слици, уградите брегасте осовине у главу цилиндра.

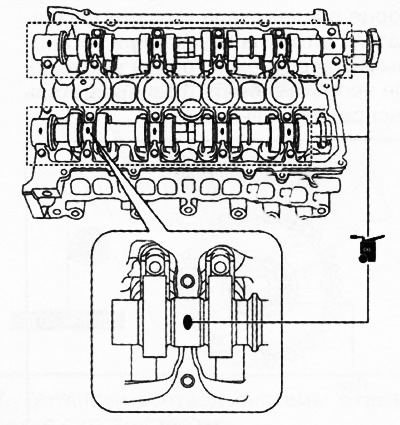

20. Нанесите уље за мењач (САЕ 90 или слично) или моторно уље на средини сваке брегасте осовине као што је приказано.

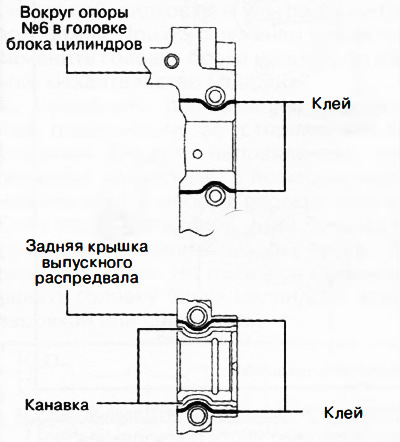

21. Нанесите лепак (Лоцтите 962Т) око ослонца бр.6 главе цилиндра или на задњем поклопцу издувног брегастог вратила.
Пажња. Уверите се да лепак не доспе на брегасту осовину.
Напомена: Ширина лепка. 0,5-1,5 мм.

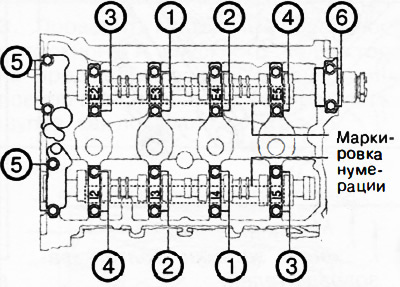

22. Инсталирајте поклопце брегастог вратила нумеричким редоследом (према ознакама на поклопцима) и равномерно заврнути завртње поклопца у два или три пролаза редоследом приказаним на слици.
23. Затегните завртње поклопца брегастог вратила у две фазе у редоследу приказаном на слици: прво до обртног момента од 3,0-6,0 Нм, а затим до обртног момента од 8-11 Нм.
24. Уврнути вентил за контролу уља.

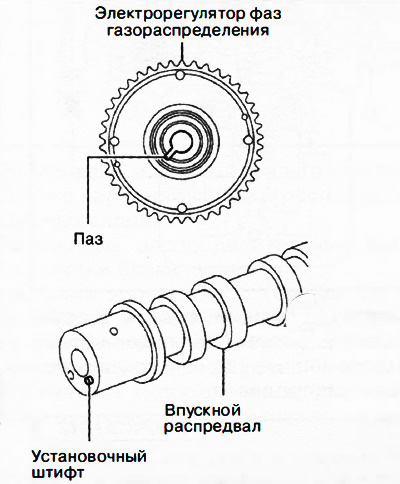

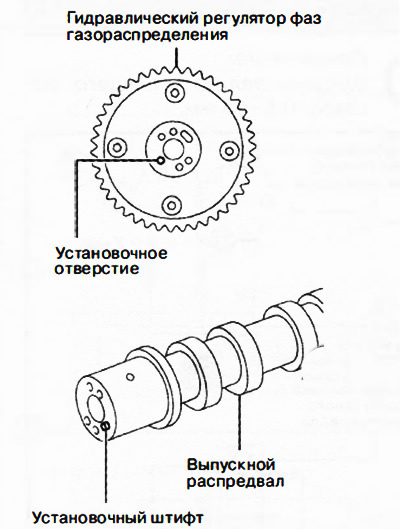

25. Поравнајте клин за лоцирање на крају брегасте осовине са жлебом фазног мењача (усисна страна) или рупу за монтажу (страна за отпуштање), затим уградите фазни померач на брегасту осовину.

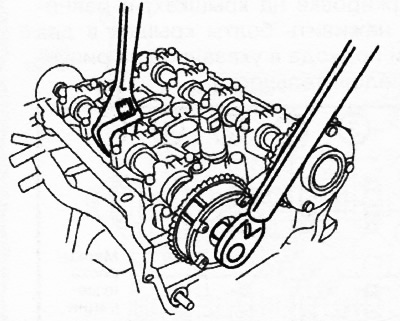

26. Држећи брегасту осовину за шестоугаони део помоћу подесивог кључа, затегните завртањ фазног мењача на наведени момент затезања.
Белешка:
Моменти затезања за вијке фазног мењача:
- Електрични фазни регулатор: 102-114 Нм.
- Хидраулични регулатор фазе: 75-85 Нм
27. Накнадна инсталација се врши обрнутим редоследом од уклањања.
