Pozornosť. Postupy demontáže/montáže - vzpery predného zavesenia - sú nebezpečné. Ak dôjde k vymršteniu predného tlmiča/pružiny, môže dôjsť k ťažkému zraneniu alebo smrti alebo poškodeniu vozidla.
1. Demontujte vzperu predného zavesenia z vozidla.
2. Odstráňte uzáver z matice piestnice tlmiča.

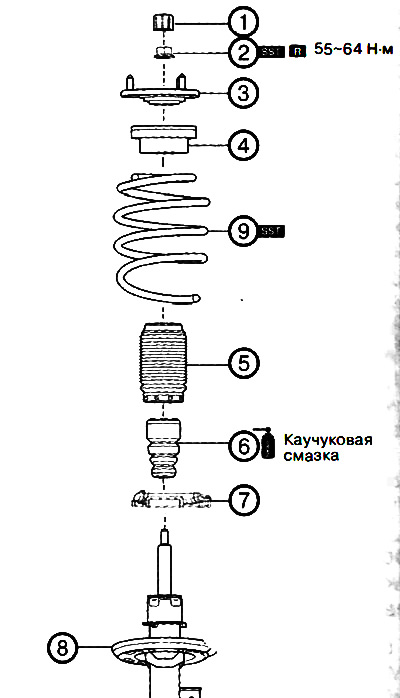

1. Čiapka.
2. Matica piestnice.
3. Montážna guma.
4. Ložisko.
5. Topánka pre vertikálny pohyb kolesa.
6. Nárazník.
7. Dolné sedlo pružiny.
8. Predný tlmič.
9. Vinutá pružina.
Poznámka:
: Po každom odstránení diel vymeňte za nový.
: používajte špeciálne nástroje alebo zariadenia.
: naneste lubrikant.
Pozornosť. Pred odskrutkovaním matice piestnej tyče zaistite predný tlmič vinutou pružinou v špeciálnom zariadení. V opačnom prípade môže vinutá pružina vystreliť extrémnou silou a spôsobiť vážne zranenie alebo smrť alebo poškodenie vozidla.
3. Nainštalujte zostavu vzpery predného zavesenia kolies do špeciálneho zariadenia:
Poznámka: Nainštalujte špeciálny nástroj pomocou čistej handry, aby ste predišli poškodeniu povrchu vinutej pružiny.

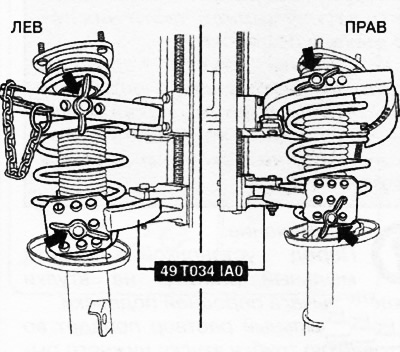

Nainštalujte upevňovacie prvky špeciálneho zariadenia, ako je znázornené na obrázku.

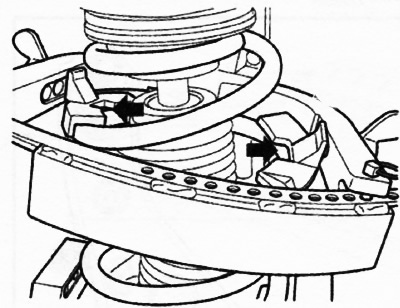

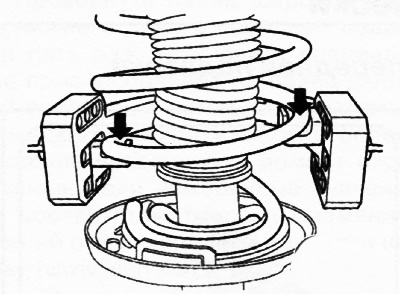

Nainštalujte predný tlmič s vinutou pružinou na špeciálny nástroj tak, aby bola vinutá pružina nainštalovaná v polohe znázornenej na obrázku.
 |
 |
2. Pomocou špeciálneho nástroja stlačte vinutú pružinu.
3. Odskrutkujte maticu piestnice tlmiča.
4. Odstráňte montážnu gumu a ložisko z tlmiča.
5. Postupne odstráňte kufor, doraz a spodné sedlo pružiny z tlmiča.
6. Odstráňte vinutú pružinu z tlmiča.
7. Montáž sa vykonáva v opačnom poradí, pričom sa berie do úvahy nasledovné:
Inštalácia špirálovej pružiny

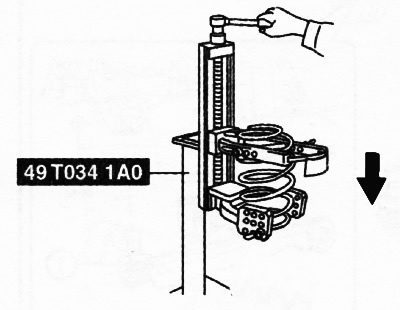

Pomocou špeciálneho nástroja stlačte vinutú pružinu.
Nainštalujte predný tlmič tak, aby spodná hrana vinutej pružiny sedela na stupni spodného sedla pružiny.
Inštalácia montážneho elastického materiálu
Nainštalujte montážnu gumu tak, aby montážne gumové kolíky a držiak predného tlmiča boli umiestnené tak, ako je znázornené na obrázku. Uhol A: 0°±5°.
