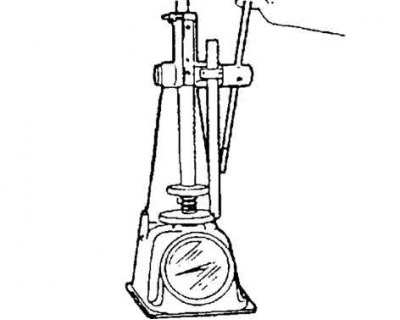

Kreslenie. 2,150. Kontrola výšky pružiny ventilu
Použite tlakovú silu na pružinu a skontrolujte výšku pružiny (ryža. 2,150).
Ak výška nie je správna, vymeňte pružinu ventilu.
- Lisovacia sila: 494,9 N.
- Štandardná výška: 27,80 mm.

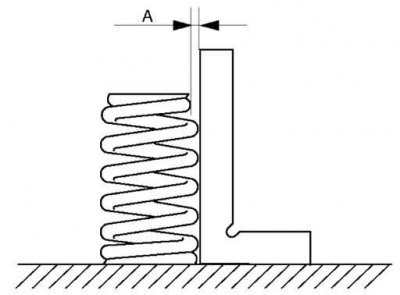

Kreslenie. 2,151. Meranie nerovnomernosti pružiny ventilu
Zmerajte nekolmosť ventilovej pružiny pomocou uhla, ako je znázornené na obrázku 2.151.
Otočte pružinu ventilu o 360° a zmerajte najväčšiu vzdialenosť "A".
Ak vychýlenie nie je správne, vymeňte pružinu ventilu.
Maximálne vychýlenie ventilovej pružiny: 1 % (2,10 mm).
