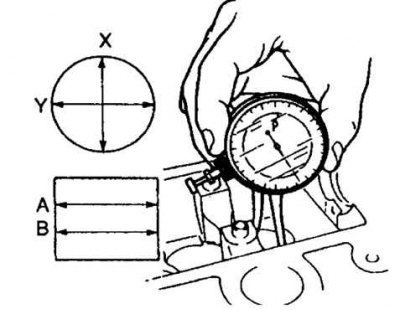

Kreslenie. 2,157. Meranie vnútorného priemeru otvoru zdvihátka ventilu
Zmerajte vnútorný priemer otvoru zdvihátka ventilu v smere X a Y v dvoch bodoch (A a B) (ryža. 2,157).
- Vnútorný priemer: 31,00-31,03 mm.

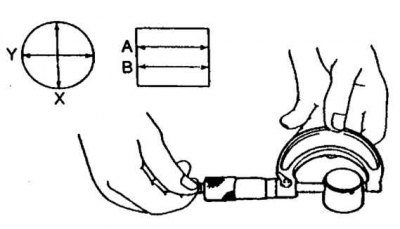

Kreslenie. 2,158. Meranie vonkajšieho priemeru otvoru zdvihátka ventilu
Zmerajte vonkajší priemer telesa ventilu v smere X a Y v dvoch bodoch (A a B) (ryža. 2,158).
- Vonkajší priemer: 30,97–30,98 mm.
Odčítajte vonkajší priemer telesa zdvíhača ventilu od vnútorného priemeru otvoru zdvíhača ventilu. Ak vôľa nie je v rámci špecifikácie, vymeňte zdvihátko ventilu alebo hlavu valca.
- Štandardná medzera: 0,02–0,06 mm.
- Maximum: 0,15 mm.
