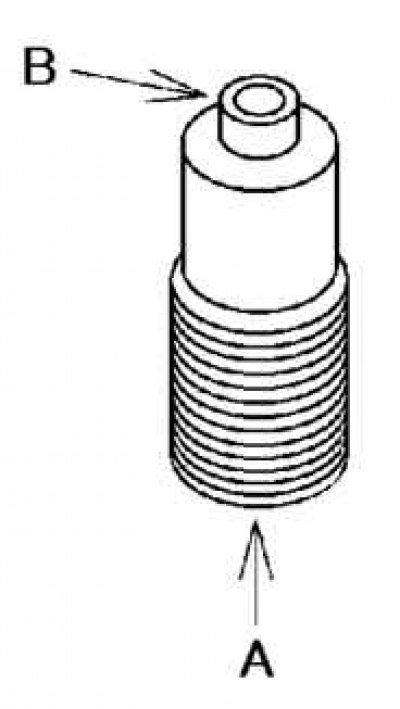

Kreslenie. 2,161. Schéma kontroly ventilu rozprašovacej dýzy oleja
Aplikujte stlačený vzduch do ventilu A trysky na rozprašovanie oleja a uistite sa, že vzduch prúdi cez ventil B (ryža. 2,161).
Ak vzduch neprúdi, vymeňte ventil olejovej rozprašovacej dýzy.
Tlak vzduchu: 216–274 kPa.
Kontrola piestu
Pozor! V bežnej praxi sa piest, piestny krúžok a ojnica nerozoberajú. Pri výmene piestu sa piestny čap, piestny krúžok a ojnica vymieňajú spoločne ako jeden celok.

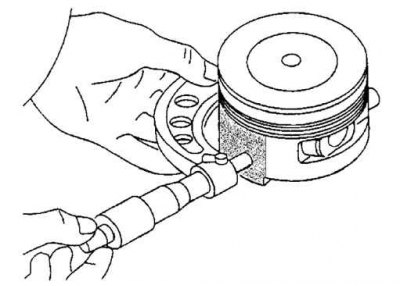

Kreslenie. 2,162. Meranie priemeru piestu
Zmerajte vonkajší priemer každého piesta v pravom uhle 90° k piestnemu čapu 10,0 mm nad piestom (ryža. 2,162).
Článok je skopírovaný z webovej stránky: Mazbook
Ak je priemer piestu menší, ako je špecifikované, vymeňte piest, piestny čap, piestny krúžok a zostavu ojnice.
Priemer piestu L8:
- 82,965–82,995 mm;
LF, L3, L3 (s mechanizmom variabilného časovania ventilov):
- 87,465 – 87,495 mm.
Zmerajte medzeru medzi piestom a valcom.
Ak hodnota nie je v rámci špecifikácie, vymeňte piest, piestny čap, piestny krúžok a zostavu ojnice.
- Normálna vôľa: 0,025–0,045 mm.
- Maximálna vôľa: 0,11 mm.

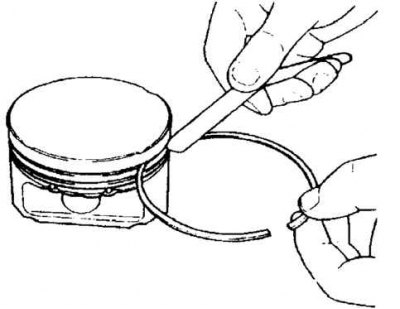

Kreslenie. 2,163. Meranie medzery medzi piestnym krúžkom a drážkou krúžku
Zmerajte medzeru medzi piestnym krúžkom a drážkou krúžku po celom obvode piesta (ryža. 2,163).
Ak vôľa presahuje maximum, vymeňte piest, piestny čap, piestny krúžok a zostavu ojnice.
Normálna vôľa:
- zvršok: 0,03–0,08 mm;
- druhá: o 0,03–0,07 mm;
- škrabka na olej: 0,03–0,07 mm.
Maximálna vzdialenosť:
- vrch: 0,17 mm;
- druhá, škrabka na olej: 0,15 mm.

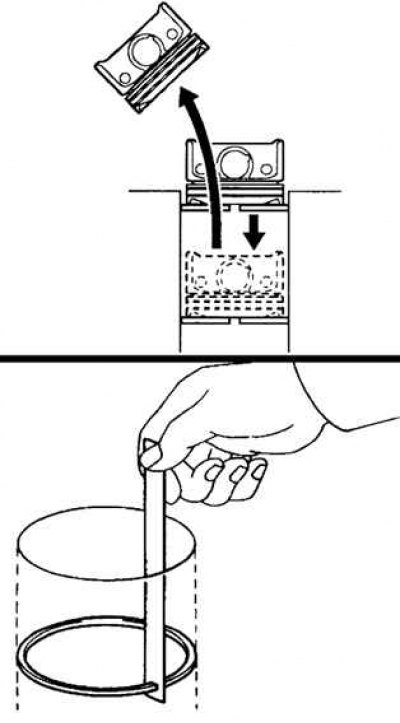

Kreslenie. 2,164. Meranie medzery piestneho krúžku
Vložte piestny krúžok do valca a zatlačením piestu na krúžok ho posuňte do najnižšieho bodu. Zmerajte medzeru v zámku každého piestneho krúžku pomocou spáromeru (ryža. 2,164).
Ak vôľa presahuje maximum, vymeňte piest, piestny čap, piestny krúžok a zostavu ojnice.
Štandardná vôľa:
- zvršok: 0,16–0,31 mm;
- sekunda: 0,33–0,48 mm;
- škrabka na olej: 0,20–0,70 mm;
- maximálna vôľa: 1,0 mm.
