Vysoká spotreba motorového oleja môže naznačovať opotrebované tesnenia drieku ventilov (tesnenia drieku ventilu). Tieto tesnenia je možné odstrániť aj s namontovanou hlavou valcov. Potrebujete k tomu vhodný stlačovač ventilových pružín, svorku na odstránenie tesnení a zdroj stlačeného vzduchu so zariadením na pripojenie k otvoru zapaľovacej sviečky.
Odstránenie
Pri vypnutom zapaľovaní odpojte záporný kábel od batérie. Môže to vymazať dáta z blokov elektronickej pamäte. Pozrite si pokyny v kapitole. "Elektrické zariadenia".
Ford Fiesta/Mazda 121: uvoľnite svorky sacieho potrubia na vzduchovom filtri a na sacom potrubí, vyberte sacie potrubie.
Ford KA: vyberte vzduchový filter.
Odpojte plynové lanko (tyč) z telesa škrtiacej klapky a z podpery a odložte ho nabok.

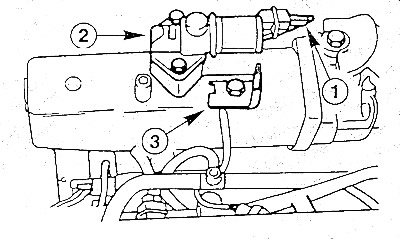

Odstráňte konektor (1) a regulačný ventil voľnobehu (2).
Odpojte podperu (3) pre lanko ovládania plynu.
Odstráňte všetky sviečky zo zapaľovacích sviečok ťahaním za zástrčku, nie za vysokonapäťový kábel. Je lepšie označiť vodiče vysokého napätia, aby ste ich pri ďalšej inštalácii nezamieňali.
Odskrutkujte zapaľovacie sviečky.
Odstráňte uzáver plniaceho hrdla oleja.
Odstráňte kryt ventilu, osku vahadla a tyče zdvíhača ventilov, dávajte pozor, aby ste si ich nepomýlili.

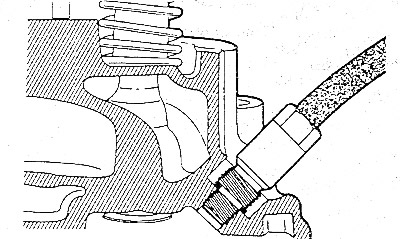

Naskrutkujte vhodný adaptér na stlačený vzduch do otvoru zapaľovacej sviečky.

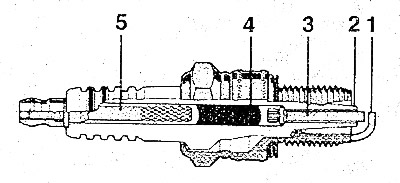

Ak nemáte adaptér, môžete si ho vyrobiť zo starej sviečky a vhodnej hadice.
Za týmto účelom odrežte uzemňovaciu elektródu (1) na starej zapaľovacej sviečke. Rozlomte keramický izolátor (2) pomocou skrutkovača, kývajte centrálnou elektródou (3) dopredu a dozadu a vytiahnite ju. Odstráňte zvyšky centrálnej elektródy spolu so skleneným izolátorom (4) a spojovacím kolíkom (5) pomocou vhodného razidla s priemerom asi 3 mm. Ak to chcete urobiť, držte sviečku vo zveráku.
Pozor! Závit sviečky nesmie byť poškodený, inak sa poškodí závitový otvor pre sviečku v hlave valca.
Naskrutkujte adaptér do otvoru príslušného valca a pripojte ho k hadici na stlačený vzduch.
Stlačený vzduch pod tlakom 7-10 bar musí byť neustále privádzaný hadicou do valca.
Pozor! Neodstraňujte ventilové pružiny bez stlačeného vzduchu, inak môže dôjsť k poškodeniu ventilov a piestov.
Pripevnite stláčač ventilovej pružiny k hlave valca pomocou skrutky. Stlačte pružinu ventilu, odstráňte matice a uvoľnite pružinu ventilu.
Pozor! Pri odstraňovaní sušienok sa uistite, že driek ventilu nie je poškodený stlačeným tanierom pružiny ventilu. V opačnom prípade bude potrebné ventil vymeniť, pretože poškodený driek ventilu neposkytuje potrebné tesnenie. To bude mať za následok zvýšenú spotrebu oleja a opotrebovanie vedenia ventilu.
Odstráňte držiak ventilovej pružiny a ventilovú pružinu.

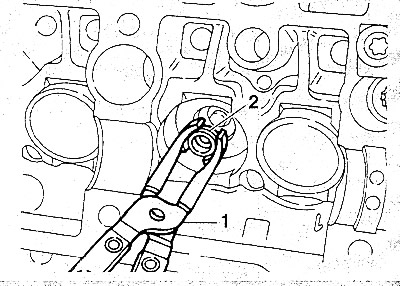

Vytiahnite tesnenie drieku ventilu (2). Na tento účel sa používa špeciálne zariadenie (1).
Inštalácia

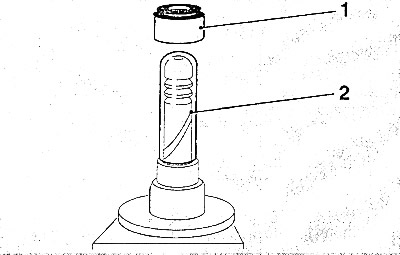

Nasaďte plastové ochranné puzdro (2) (zvyčajne dodávané so sadou tesnení) na driek ventilu. Zľahka namažte tesnenie drieku ventilu (1) a opatrne ho nasuňte na vedenie ventilu pomocou špeciálnej trubice. Odstráňte ochranné puzdro a trubicu.
Pozor! Ak sa inštalácia vykoná bez plastového ochranného puzdra, poškodí sa tesnenie drieku ventilu. Výsledkom je, že motor spotrebuje príliš veľa oleja.
Nainštalujte ventilovú pružinu a držiak ventilovej pružiny. Stlačte pružinu.
Vložte závlačky ventilov. Uvoľnite pružinu ventilu.
Rovnakým spôsobom nainštalujte zostávajúce tesnenia drieku ventilu.
Nainštalujte tlačné tyče a nápravu vahadla.
Nastavte vôľu ventilov.
Vymeňte opotrebované alebo poškodené tesnenie krytu ventilu. Nainštalujte kryt ventilu a jemne rovnomerne dotiahnite jeho skrutky (krútiaci moment - 6 Nm).
Nasaďte uzáver plniaceho hrdla oleja.
Odskrutkujte adaptér na stlačený vzduch. Zapaľovacie sviečky zaskrutkujte do hlavy rukou, kým sa nezastavia, bez toho, aby ste ich krútili. Potom dotiahnite zapaľovacie sviečky momentom 20 Nm.
Nainštalujte vysokonapäťové vodiče na zapaľovacie sviečky v súlade s vyššie uvedenými značkami a upevnite ich do držiaka na kryte ventilu.
Nainštalujte regulačný ventil voľnobehu, nainštalujte zástrčku.
Nainštalujte podperu lanka plynu.
Pripojte lanko plynu a nastavte ho.
Ford Fiesta/Mazda 121: položte sacie potrubie na vzduchový filter a na sacie potrubie, zaistite ho svorkami. '
Ford KA: nainštalujte vzduchový filter.
Pripojte záporný kábel k batérii. Nastavte hodiny a zadajte kódy.
