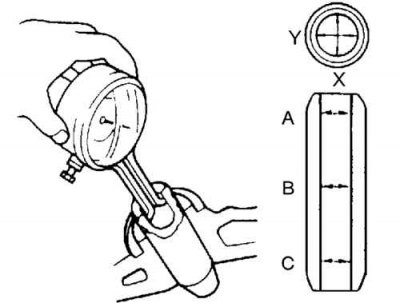

Kreslenie. 2.141. Meranie vnútorného priemeru vedenia ventilu
Odmerajte vnútorný priemer každého vodidla ventilu v smere X a Y v troch bodoch (A, B a C), ako je znázornené na obrázku 2.141.
Ak priemer nie je správny, vymeňte vodidlo ventilu.
Štandardný vnútorný priemer:
- Nasávanie: 5,509–5,539 mm;
- Vydanie: 5,509–5,539 mm.

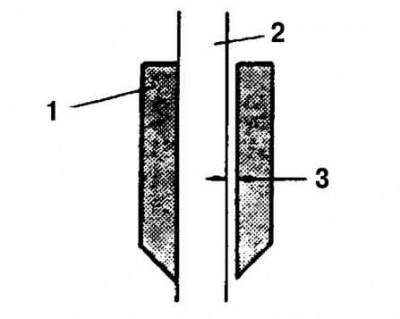

Kreslenie. 2.142. Meracie diely: 1 – vodiaca objímka ventilu; 2 – tyč; 3 – medzera
Vypočítajte vôľu medzi driekom ventilu a vedením ventilu odčítaním vonkajšieho priemeru drieku ventilu od zodpovedajúceho vnútorného priemeru vodiča ventilu (ryža. 2.142).
Ak je výsledok abnormálny, vymeňte ventil a/alebo vodidlo ventilu.
Normálna vôľa:
- Nasávanie: 0,024–0,069 mm;
- Uvoľnenie: 0,029–0,074 mm.
Maximálna vôľa: 0,10 mm.
