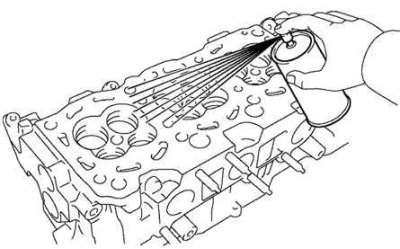

Kreslenie. 2.136. Použitie farbiva pri kontrole bloku valcov
Vykonajte test kontrastu farieb na povrchu hlavy valcov. Pomocou penetračného farbiva skontrolujte trhliny v spaľovacích komorách, sacích a výfukových kanáloch a na rozhraní plynov (ryža. 2.136).
Ak sú praskliny, vymeňte hlavu valca alebo ju zvarte (nasleduje brúsenie).
Skontrolujte hĺbku sediel ventilov, radiálnu a axiálnu vôľu ložísk vačkového hriadeľa (pozri nižšie).

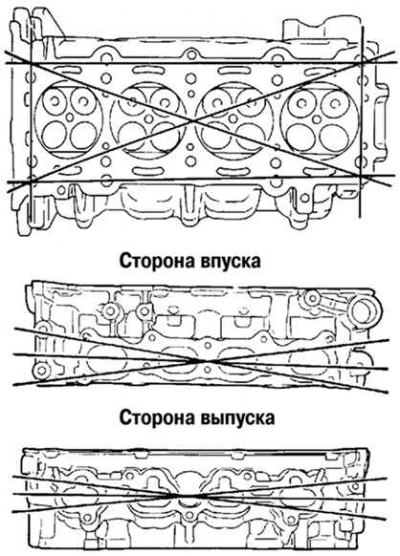

Kreslenie. 2,137. Meranie deformácie hlavy valcov
Odmerajte hlavu valca v šiestich smeroch, aby ste skontrolovali deformáciu (ryža. 2,137).
Podrobnosti nájdete na webovej stránke [MazBook.ru]
Ak deformácia presiahne maximum, vymeňte hlavu valca.
- Maximálna deformácia: 0,10 mm.
- Maximálne brúsenie: 0,15 mm.
