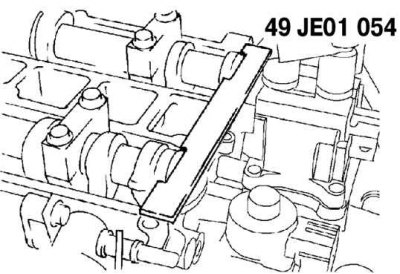

Kreslenie. 2,86. Inštalácia špeciálneho nástroja na vačkový hriadeľ
Namontujte špeciálny nástroj na vačkový hriadeľ (pozri obr. 2,86).

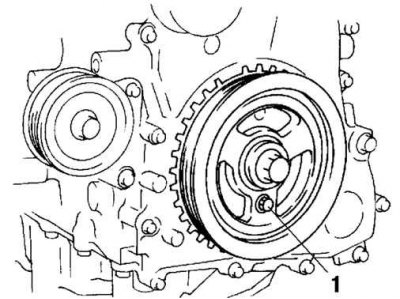

Kreslenie. 2.113. Upevňovacia skrutka remenice kľukového hriadeľa: 1 – skrutka
Nainštalujte zaisťovaciu skrutku M6x1.0 a dotiahnite ju rukou (ryža. 2.113).
Otočte kľukový hriadeľ v smere hodinových ručičiek na TDC piestu valca č. 1.

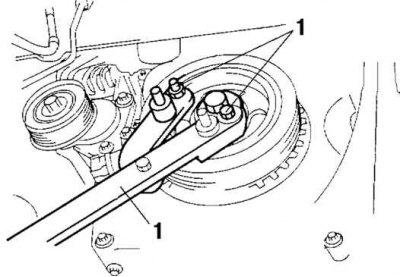

Kreslenie. 2.104. Inštalácia špeciálneho nástroja na kľukový hriadeľ: 1 – špeciálne zariadenie
Držte remenicu kľukového hriadeľa špeciálnym nástrojom (pozri obr. 2.104).
Utiahnite upevňovaciu skrutku remenice kľukového hriadeľa v dvoch krokoch:
utiahnite skrutku na krútiaci moment 96–104 Nm;
[Celý text je na webovej stránke www.MazBook.ru]
utiahnite skrutku na 87-93°
Odstráňte skrutku M6x1.0.
Odstráňte špeciálny nástroj z vačkového hriadeľa.
Vyberte špeciálny nástroj z otvoru v spodnej zátke bloku valcov.
Otočte kľukovým hriadeľom o dve otáčky v smere hodinových ručičiek k hornej úvrati piestu valca č. Ak nie je možné dosiahnuť polohu TDC, uvoľnite upevňovaciu skrutku remenice kľukového hriadeľa a zopakujte vyššie uvedené kroky od začiatku.
Namontujte spodnú zátku bloku valcov a utiahnite ju uťahovacím momentom 18–22 Nm.
