Отопление и вентиляция

Центральные вентиляционные сопла

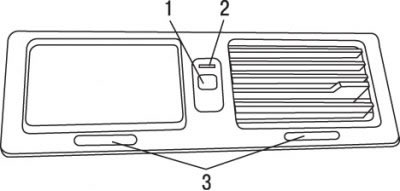

Центральные поворотные вентиляционные сопла могут автоматически поворачиваться (рис. 1.28). Повторным нажатием переключателя они снова выключаются. При выключенных поворотных соплах можно вручную отрегулировать направление воздушного потока.

Боковые вентиляционные сопла

Воздушные потоки можно регулировать независимо один от другого.

Количество воздуха, поступающее через боковое вентиляционное сопло, зависит от частоты вращения вентилятора.

Вентиляция выключена.

Количество поступающего воздуха зависит от скорости движения автомобиля.

Внимание!
При включенном кондиционере установите рычаг на или на
Для обогрева установите рычаг в положение
Если рычаг устанавливается в положение будет происходить размораживание боковых стекол.

Панель управления отоплением и вентиляцией

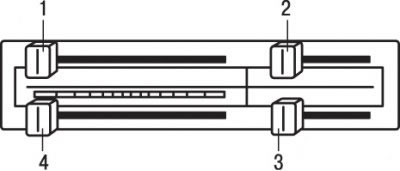

Панель управления отоплением и вентиляцией показана на рис. 1.29.

Регулировка потока воздуха

С помощью рычага регулировки распределения потоков воздуха можно установить выход воздуха из различных вентиляционных сопел.

Переключение «свежий/рециркулируемый воздух»

С помощью рычага переключения «свежий/рециркулируемый воздух» можно установить подачу в салон автомобиля либо свежего воздуха, либо рециркулируемого воздуха.

Регулировка температуры

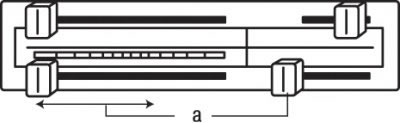

С помощью рычага регулировки температуры можно отрегулировать температуру воздуха, подаваемого в салон автомобиля (рис. 1.30).

Переключатель частоты вращения вентилятора

Переключатель может быть установлен в следующие положения:

• OFF - вентилятор выключен;
• 1 - низкая частота вращения;
• 2 - средняя частота вращения;
• 3 - высокая частота вращения;
• 4 - очень высокая частота вращения.

Выключение подачи свежего воздуха

Выключите вентилятор. Установите рычаг переключения «свежий/рециркулируемый воздух» в соответствующее положение. Закройте боковые вентиляционные сопла.

Подача воздуха в верхнее пространство салона и в область ног

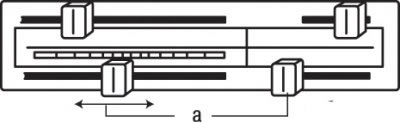

Осуществляется после установки рычага регулировки распределения потоков воздуха в соответствующее положения (рис. 1.31).

Обогрев

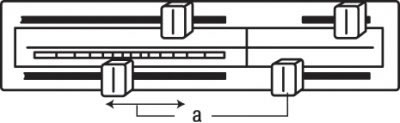

Для обогрева салона автомобиля установите рычаги на панели управления отоплением и вентиляцией в положения, показанные на рис. 1.32.

Обогрев и размораживание

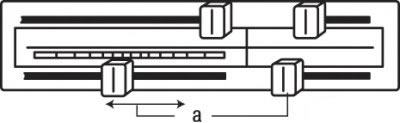

Для обогрева и устранения обледенения установите рычаги на панели управления отоплением и вентиляцией в положения, показанные на рис. 1.33.

Устранение обледенения ветрового стекла

Перед тем как начать движение, очистите ото льда и снега ветровое, боковые и заднее стекла, а также зеркало заднего вида.

Уберите лед и снег с решетки для подачи воздуха, чтобы повысить эффективность обогрева и работы отопителя, предотвратить запотевание ветрового стекла.



Для обогрева и устранения обледенения ветрового стекла установите рычаги на панели управления отоплением и вентиляцией в положения, показанные на рис. 1.34.

Кондиционер

Режим работы кондиционера

1. Закройте боковые сопла подачи свежего воздуха.

2. Установите рычаг регулировки температуры в требуемое положение.

3. Пустите двигатель, нажмите выключатель кондиционера и установите требуемую частоту вращения вентилятора.

4. Установите максимальную производительность следующим образом.

Переместите рычаг установки температуры до конца влево, рычаг переключения «свежий/рециркулируемый воздух» в положение «рециркулируемый воздух» и установите частоту вращения вентилятора в режиме «4» (см. рис. 1.29).

Выключатель кондиционера

Кондиционер можно включить или выключить нажатием выключателя кондиционера.

Внимание! Если кондиционер не используется в течение продолжительного времени, его тем не менее нужно включать один раз в неделю на несколько минут для смазки внутренних деталей компрессора кондиционера.
