Детальные технические характеристики задней подвески

Главная   Мазда Фамилия   BF (1985-1989)   Шасси   Задняя подвеска

0

Задняя подвеска независимая, свечная (типа псевдо Макферсон), с гидравлическими амортизационными стойками, с винтовыми цилиндрическими пружинами, передним и задним поперечными рычагами, продольным рычагом, выполняющим функцию растяжки, и стабилизатором поперечной устойчивости.

Рычаги подвески крепятся посредством резино-металлических шарниров.

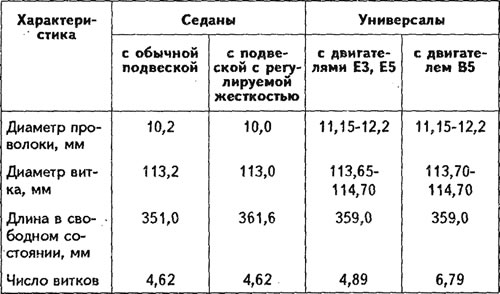

Характеристики пружин задней подвески





Пружины задней подвески универсала с двигателем В5 маркированы красной краской.

Амортизаторы



Амортизаторы гидравлические, телескопического типа, двухстороннего действия, неразборной конструкции.

Модель «1600 Turbo GTX» оборудована подвеской с дистанционным регулированием жесткости амортизаторов.

Стабилизатор поперечной устойчивости



Стабилизатор поперечной устойчивости представляет собой Штангу, колена которой через пальцы с резиновыми и резино-металлическими шарнирами соединены с передними поперечными рычагами. Средняя часть штанги крепится к поперечине задней подвески через резиновые подушки.

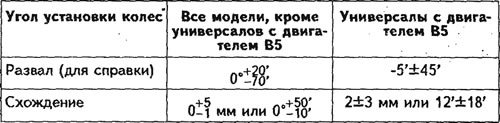

Углы установки задних колес





Ступицы задних колес



Ступица заднего колеса вращается в двух конических роликоподшипниках. На всех моделях, кроме автомобилей с двигателями В6 и В6 EGI, ступица выполнена заодно с тормозным барабаном. На моделях с двигателями В6 и В6 EGI она объединена в один узел с тормозным диском.

Моменты затяжки основных резьбовых соединений, кгс·м


  • Болты крепления телескопической стойки к цапфе ступицы: 9,5-11,9.
  • Гайка крепления верхней опоры стойки: 2,3-3,0.
  • Гайка штока амортизатора: 5,6-6,9.
  • Болты крепления поперечных рычагов к цапфе ступицы: 6,4-7,6.
  • Болты крепления поперечных рычагов к поперечине задней подвески: 9,5-11,9.
  • Болты крепления продольного рычага к кузову: 6,0-7,5.
  • Гайка крепления продольного рычага к стойке подвески: 5,5-6,9.
  • Гайка крепления штанги стабилизатора к кузову: 4,4-5,5.
Эта статья доступна на: болгарском, белорусском, украинском
Поделиться с друзьями в социальных сетях:

Предыдущие
Фамилия 5 » Задняя подвеска
Следующие

Детали задней подвески
Снятие и установка телескопической стойки
Разборка и сборка телескопической стойки подвески
Снятие и установка поперечных рычагов подвески
Снятие и установка стабилизатора поперечного качения
Проверка и регулировка углов установки задних колес
Регулировка схождения задних колес
Детали ступицы заднего колеса
Замена подшипников ступицы
Регулировка предварительного натяга подшипников ступицы
