Технические характеристики системы зажигания

Главная   Мазда Фамилия   BF (1985-1989)   Двигатель модели «B»   Система зажигания

0

Система зажигания двигателя электронная, бесконтактная, типа HEI. Датчик-распределитель зажигания с вакуумным и центробежным регуляторами опережения зажигания имеет бесконтактный датчик (датчик Холла), выдающий импульсы напряжения непосредственно в катушку зажигания.

Датчик-распределитель зажигания



Марка: Mitsubishi.

Начальный угол опережения зажигания (при отсоединенном вакуумном шланге):
  • двигатель В3: 2°±1°;
  • двигатели В5, В6: 6°±1°;
  • двигатель В6 EGI: 12°±1°.

Катушка зажигания



Марка и тип: Man SH.N.

Сопротивление вторичной обмотки, кОм: 10-30.

Свечи зажигания



Марка и тип: Denso W 16EXR-U или W 20 EXR-U или NGK BPR 5 ES или BPR 6 ES.

Зазор между электродами, мм:
  • двигатели без турбокомпрессора: 0,75-0,85;
  • двигатели с турбокомпрессором: 0,70-0,80.

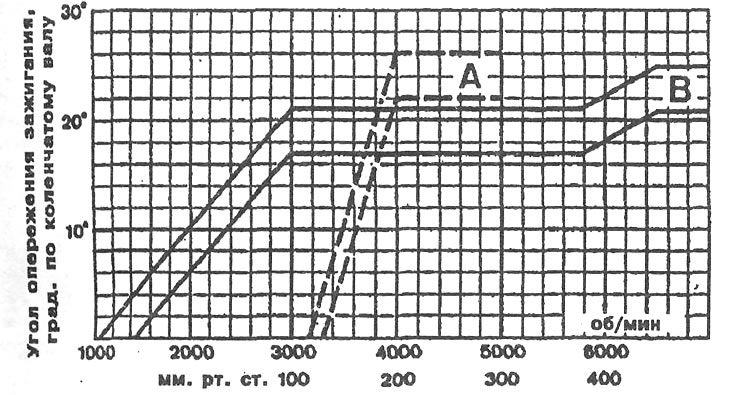

Двигатели В3 и В6. Характеристики автоматического опережения зажигания: А — характеристика центробежного регулятора; В — характеристика вакуумного регулятора. При проверке на автомобиле добавить начальный угол опережения зажигания. При проверке датчика-распределителя на стенде величины уменьшить наполовину.

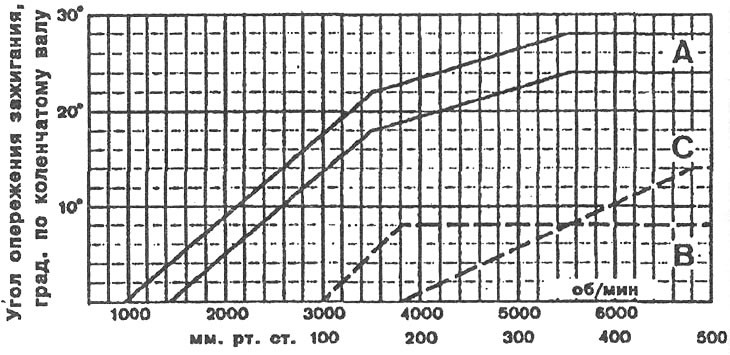

Двигатель В6. Характеристики автоматического опережения зажигания: А — характеристика центробежного регулятора; В — характеристика вакуумного регулятора. При проверке на автомобиле добавить начальный угол опережения зажигания. При проверке датчика-распределителя на стенде величины уменьшить наполовину.

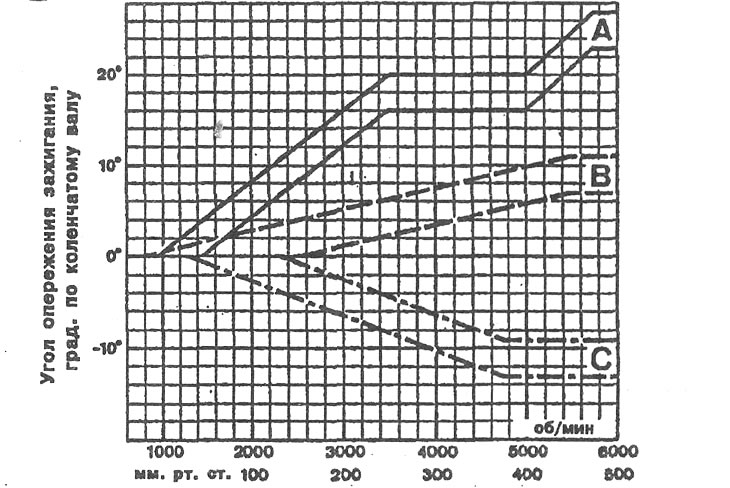

Двигатель В6 EGI. Характеристики автоматического опережения зажигания: А — характеристика центробежного регулятора; В — характеристика вакуумного регулятора. При проверке на автомобиле добавить начальный угол опережения зажигания. При проверке датчика-распределителя на стенде величины уменьшить наполовину.
