Технические характеристики кривошипно-шатунного механизма

Коленчатый вал

Коленчатый вал чугунный, пятиопорный с пятью противовесами. Диаметр коренных шеек, мм:

• номинальный: 49,940-49,956;
• предельная величина износа: 0,05.

Диаметр шатунных шеек, мм:

• номинальный: 39,940-39,956;
• предельная величина износа: 0,05.

Предусмотрена возможность перешлифовки шеек коленчатого вала при ремонте с уменьшением диаметра на 0,25; 0,50 и 0,75 мм. Осевой зазор коленчатого вала, мм:

• номинальный: 0,10-0,15;
• предельно допустимый зазор при износе: 0,30.

Поршни

Поршни отлиты из алюминиевого сплава. Поршневой палец запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня. На каждом поршне установлено три кольца: два компрессионных и маслосъемное.

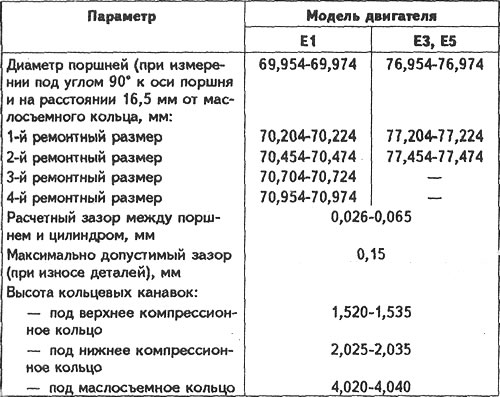

Характеристики поршней

Поршневые кольца

Толщина компрессионных колец, мм:

• верхнего: 1,47-1,49;
• нижнего: 1,97-1,99.

Зазор между кольцом и канавкой, мм:

• верхнее компрессионное кольцо: 0,03-0,065;
• нижнее компрессионное кольцо: 0,035-0,065.

Максимально допустимый зазор (при износе), мм: 0,15.

Зазор в замке, мм:

• верхнее компрессионное кольцо: 0,15-0,30;
• нижнее компрессионное кольцо: 0,15-0,30;
• маслосъемное кольцо: 0,30-0,90.

Максимально допустимый зазор (при износе), мм: 1,0.

Поршневые пальцы

Диаметр, мм: 19,976-19,988.

Зазор между пальцем и поршнем, мм: 0-0,024.

Усилие запрессовки поршневого пальца в верхнюю головку шатуна, тс: 0,5-1,5.

Шатуны

Шатун стальной, кованый, двутаврового сечения с крышкой нижней головки прямого сечения.

Расстояние между осями отверстий головок шатуна, мм:

• Е1 и Е3: 141,15-142,25;
• Е5: 135,95-136,05.

Максимально допустимый продольный изгиб шатуна, %: 0,04.

Диаметр отверстия, мм:

• верхней головки шатуна: 19,948-19,961;
• нижней головки шатуна: 43,000-43,016.

Ширина нижней головки шатуна, мм: 21,838-21,889.

Зазор между шатуном и поршнем, мм:

• номинальный: 0,110-0,262;
• максимально допустимый (при износе): 0,30.
