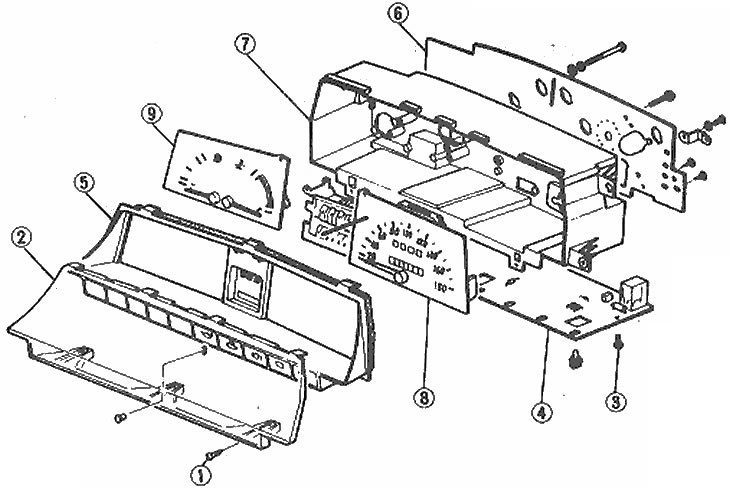

Расположение на плате измерителей приборной панели (аналоговой)
1. Винт стекла; 2. Переднее стекло приборной панели; 3. Винт печатной платы; 4. Печатная плата; 5. Панель; 6. Защитная панель; 7. Кожух измерителя; 8. Спидометр; 9. Указатели уровня топлива и температуры воды

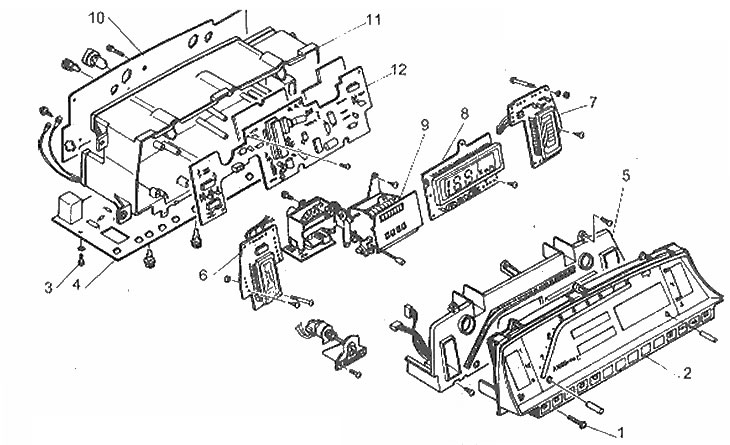

Расположение узлов платы электронных приборов
1. Винт стекла; 2. Переднее стекло; 3. Винт основания печатной платы; 4. Печатная плата основания ; 5. Тахометр а маскирующая панель; 6. Указатель уровня топливо; 7. Указатель температуры воды; 8. Спидометр; 9. Одометр; 10. Щит; 11. Кожух измерителя; 12. Печатная плата
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите плату приборной панели (Глава 12).
Аналоговая приборная панель (приборы стрелочного типа)
3. Снимите переднее стекло, печатную плату и панель.
4. Удалите крепежный болт и снимите приборы с панели.
5. Сборка производится в обратной последовательности.
Электронная приборная панель
6. Снимите лампочки, гнезда и винты крепления, чтобы снять панель печатной платы из кожуха измерителя.
7. Снимите винты крепления и переднее стекло.
8. Снимите печатную плату в сборе и тахометр.
9. Снимите выключатели дисплея в сборе.
10. Снимите кнопку регулировки подсветки приборной панели в сборе.
11. Снимите винты крепления и отключите спидометр, топливный и температурный измерители из кожуха.
12. Сборка производится в обратной последовательности.
