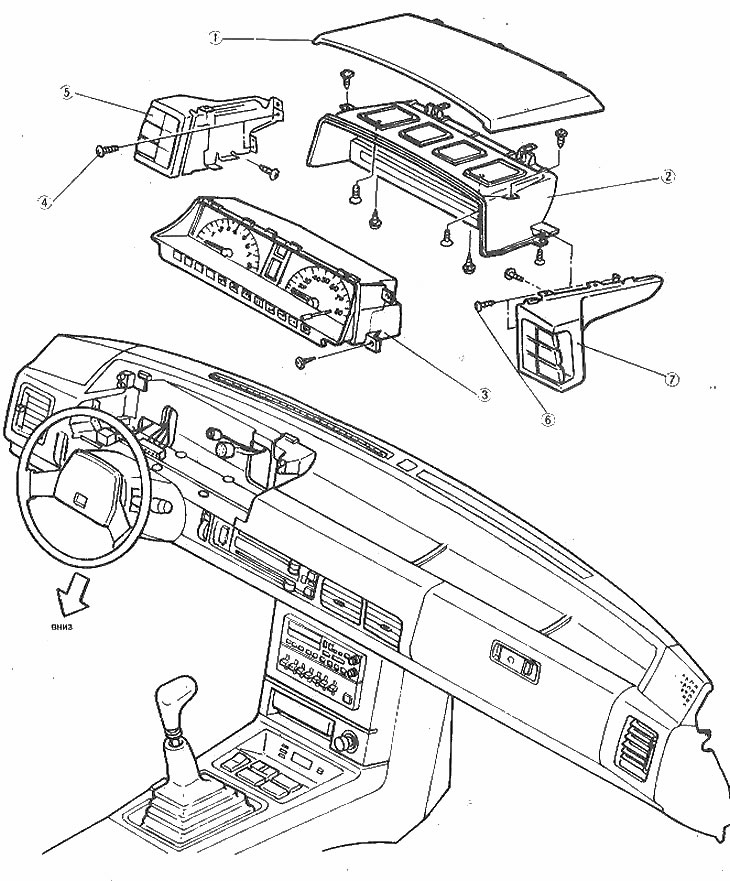

Расположение узлов приборной панели
1. Верхняя крышка приборной панели; 2. Крышка измерителей; 3. Панель выключателей; 4. Винты панели выключателей; 5. Левая панель выключателей в сборе; 6. Винты панели выключателей; 7. Правая панель выключателей в сборе

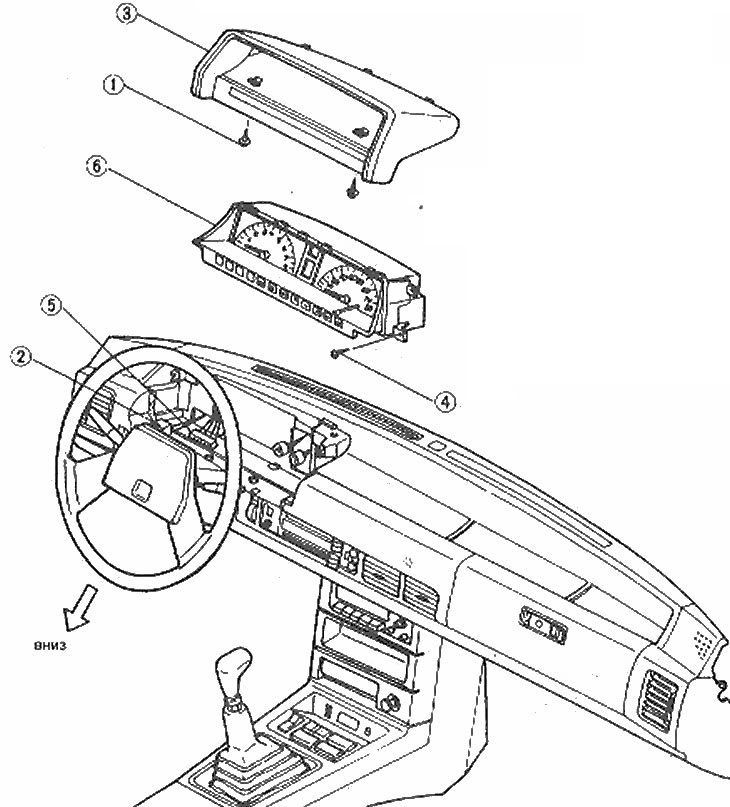

Расположение узлов платы приборной панели (модели без выключателей на панели)
1. Винты; 2. Освещение; 3. Крышка панели; 4. Винты; 5. Электрические соединители; 6. Приборы панели

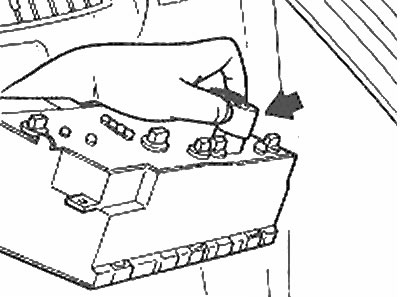

1. Отсоедините отрицательный провод от аккумулятора и нижний регулятор (если оборудовано) рулевого колеса.
2. Снимите верхние винты крышки и снимите ее.
3. Снимите винты крепления платы (фото).

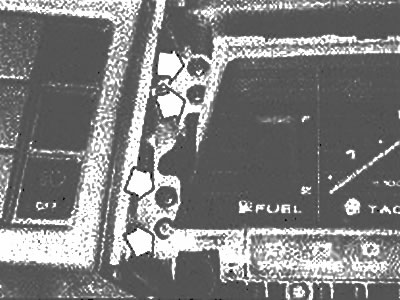

Винты кропления левой стороны приборной панели (стрелки)
4. Отсоедините тросик привода спидометра.
5. Вытащите плату изнутри, отсоедините электропровода и снимите ее, и (если оборудовано) выключатели в сборе с приборной панели.
Отсоедините разъем платы измерителей (стрелка), сжав крепежную скобу
6. Сборка производится в обратной последовательности.
