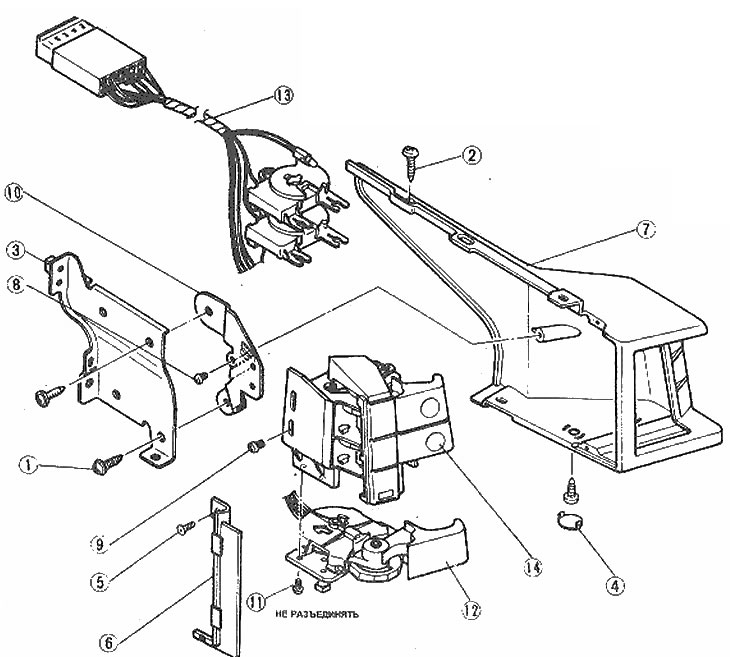

Расположение панели выключателей слева
1. Винты подвески; 2. Винт крышки; 3. Подвеска; 4. Винты и крышка; 5. Винты крышки; 6. Крышка; 7. Крышка выключателя; 7. Винт; 9. Винт выключателя; 10. Подвеска; 11. Винты выключателя света; 12. Световой выключатель; 13. Жгут проводов; 14. выключатель сигналов аварийной остановки и выключатель обогревателя заднего стекла

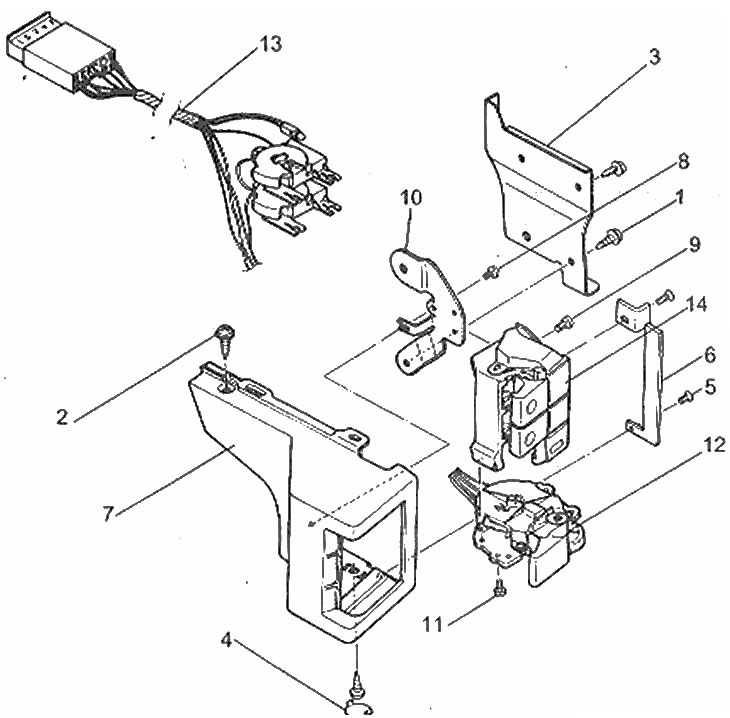

Расположение деталей панели выключателей в сборе справа
1. Винты подвески; 2. Винты кожуха; 3. Подвеска; 4. Винты и крышки; 5. Винты крышки; 6. Крышка; 7. Крышка выключателя; 8. Винт подвески; 9. Винты кожуха; 10. Подвеска; 11. Винты выключателя стеклоочистителя; 12. Выключатель стеклоочистителя ветрового стекла; 13. Жгут проводов; 14. Выключатель омывателя ветрового стекла и выключатель однократного хода щеток
1. Отсоедините отрицательный провод от аккумулятора.
Панели выключателей
2. Снимите панель приборов (Глава 12).
3. Снимите винты крепления, отсоедините разъем электропроводки и соответствующие выключатели в сборе, с платы измерителя.
4. Сборка производится в обратной последовательности.
Выключатели не на панели
5. Аккуратно вытащите выключатель из гнезда, отключите жгут проводов и снимите выключатель.

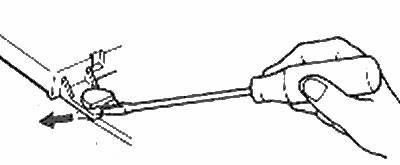

Отсоедините жгут проводов панели выключателей, нажимая в показанном направлении отверткой с прямым жалом
6. Сборка производится в обратной последовательности.
