1. Отсоедини те отрицательный провод аккумулятора.
2. Вытащите выключатель кондиционера в сборе, вентиляционную решетку и отсоедините их для доступа к винтам крепления управления (фото).
Достаньте отверткой выключатель кондиционера для доступа к винтам |

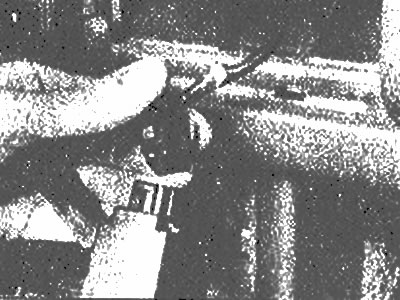

Сожмите разъем и отключите его |
3. Снимите винты крепления управления в сборе и удалите их с приборной панели (фото).
Расположение винтов кропления управления отопителем (стрелки)
4. Отключите электрический разъем от блока управления.
5. Отсоедините провода управления (фото).
Отсоедините тросики управления отопителя, сняв зажим (А) и отсоединив концы (В)
6. Сборка производится в обратной последовательности, при этом необходимо Отрегулировать провода управления, как описано ниже.
Регулировка тросиков
7. В положении ручки - Defrost - и рычаге отведенном полностью вперед, присоедините тросики и установите крепления.
8. Присоедините кабель к аккумулятору, поверните выключатель вентилятора в 4-е положение и убедитесь, что нет утечек воздуха.
Регулировка тросиков управления отопителем
Провод регулирования температуры
9. Установите кнопку регулирования температуры в положение Холод и подтолкните рычаг выбора высокой/низкой температуры полностью в положение Холод, присоедините тросик и зажмите его (фото).
Тросик регулирования температуры отопителя, правильно соединенный с рычагом выбора
10. Рычаг выбора должен двигаться полностью от положения Холодно до Горячо, как показано в сопровождающей иллюстрации.
Регулировка тросика температуры отопителя
Тросик выбора рециркуляции свежего воздуха
11. Вытащите ручку управления полностью наружу.
12. В положении тросика выбора рециркуляции/свежего воздуха, выдвинутым полностью к положению Rеc, присоедините его и установите зажим.
Регулировка провода выбора воздуха рециркуляция/свежий
13. Проверьте его надлежащее действие, потянув ручку управления в обе стороны несколько раз.
