Замечание: Приобретите ремонтный комплект для замены чехла. В комплект входит специальная молибденовая смазка для ШРУСов. Используйте только эту смазку.
1. Снимите приводной вал (Глава 7).
2. Зажмите сборку приводною вала в тисках, подложив плашки, чтобы защитить поверхность от повреждения.
3. Перережьте крепежные ремни чехла (фото).
![](https://www.mazbook.ru/img/capella/0781.jpg)

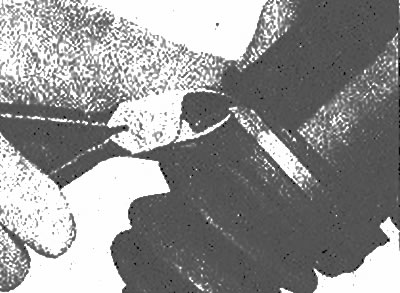

Перережьте крепежный ремень чехла ШРУСа
4. Стяните чехол со ШРУСа.
5. Снимите внешнюю кольцевую крепежную скобу ШРУСа (если применяется) с помощью отвертки (фото).

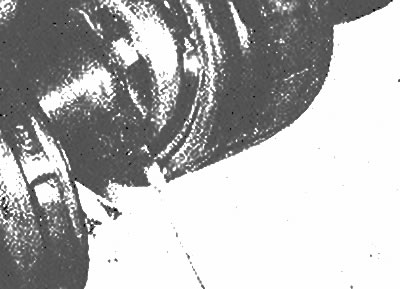

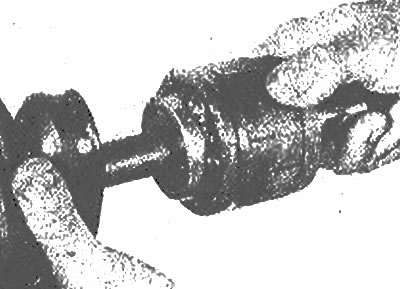

![]() Снимите внешнюю кольцевую крепежную скобу ШРУСа с помощью отвертки | ![]() Снимите внешнее кольцо |
6. Снимите упорное кольцо и стяните сборку ШРУСа с пазов приводною вала (фото).
![](https://www.mazbook.ru/img/capella/0784.jpg)

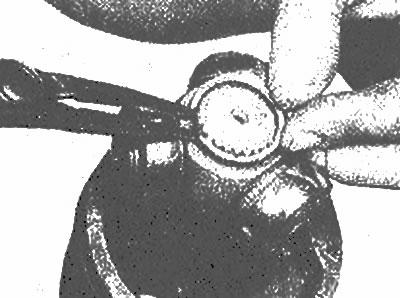

Снимите обжимное кольцо подшипника (подшипник трипоидного типа)
7. Стяните чехол с вала.
8. Рекомендуется заменить оба чехла, даже если поврежден только один из них.
9. Аккуратно очистите пазы сборки ШРУСа и вала и осмотрите их на износ, повреждения и загрязнение водой и грязью. Замените любые поврежденные компоненты новыми.
10. Оберните пазы вала липкой лентой, чтобы не повредить опорную поверхность нового чехла во время установки. Слегка смажьте внутреннюю поверхность края нового чехла и установите его на приводной вал.
Замечание: Чехлы, установленные на концы приводного вала, отличаются друг от друга, не перепутайте их.
11. Снимите ленту, нанесите на пазы немного смазки и установите сборку ШРУСа и упорное кольцо, так чтобы иго сведенный на конус край был обращен к валу (фото).
![](https://www.mazbook.ru/img/capella/0785.jpg)

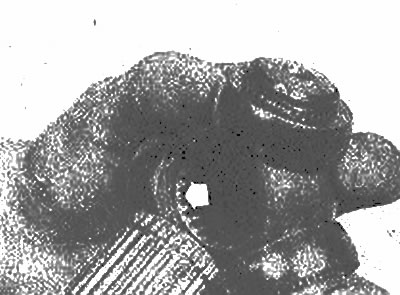

Скос пазов (отмечен стрелкой) должен быть обращен к валу
12. Наполните ШРУС специальной молибденовой смазкой (фото).

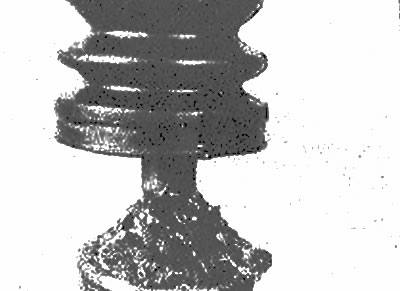

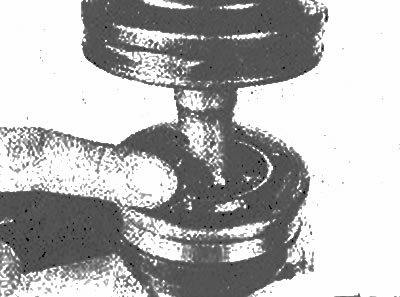

![]() Аккуратно наполните ШРУС смазкой | ![]() Покройте ШРУС смазкой |
13. Установите внешнее кольцо.
14. Установите края чехла в канавки.
15. Установите крепежные ремни чехла так, чтобы блокирующий язычок загибалась в направлении, обратном направлению вращения приводного вала при движении автомобиля.
16. Затяните ремень парой плоскогубцев и закрепите его, загнув блокирующие язычки (фото).
![](https://www.mazbook.ru/img/capella/0788.jpg)

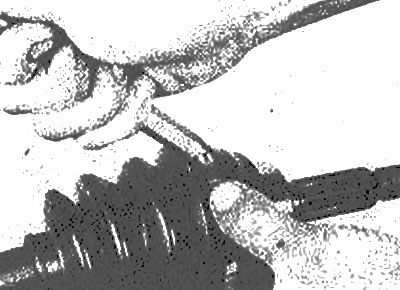

Закрепите чехол
17. Установите приводной вал.

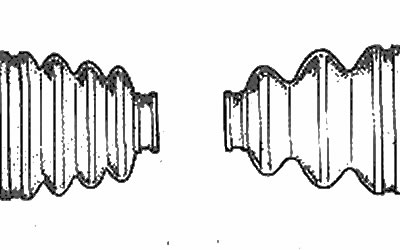

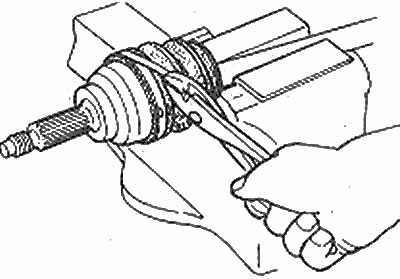

![]() Внешний (слева) и внутренний чехлы приводного вала стороны различны и не должны быть перепутаны при установке (Глава 8) | ![]() Затяните крепежный ремень чехла с помощью плоскогубцев (Глава 8) |
