Техническая характеристика генератора
| Номинальное напряжение, В | 12 |
| Номинальная сила тока, А | 65 |
| Выходное напряжение регулятора, В | 14,7±0,3 |
| Длина щеток, мм: | |
| - номинальная | 18 |
| - минимально допустимая | 8 |
| Номинальное сопротивление, Ом | 3-4 |
Снятие и установка
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

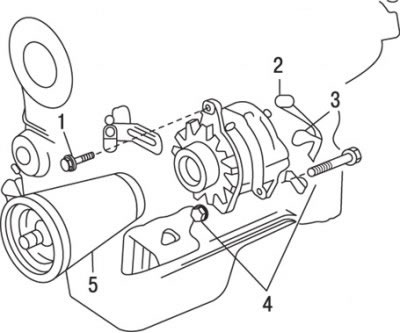

Рис. 13.6. Элементы крепления генератора: 1 – регулировочный болт; 2 – разъем вывода «В»; 3 – разъем выводов «L» и «R»; 4 – стяжной болт и гайка; 5 – ремень привода генератора
Отверните регулировочный болт (рис. 13.6).
Отсоедините разъемы и освободите провода из хомута.
Снимите ремень привода генератора.
Отверните гайку болта крепления генератора и снимите генератор.
Установите генератор и навинтите гайку на стяжной болт. Вверните регулировочный болт.
Установите ремень привода генератора и отрегулируйте его натяжение.
Подсоедините разъемы к генератору.
Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Внимание! При замене щеток необходимо использовать паяльник. Для выполнения работы необходимы определенные навыки пайки.
