Внимание! Не устанавливайте кожух облицовки радиатора, если наружная температура превышает –5°C, так как это может привести к перегреву двигателя.
Верхний кожух радиатора
Установите кожух радиатора следующим образом:
- Откройте капот.
- Освободите крепление верхнего кожуха.
- Снимите кожух.
Четырьмя лентами закрепите кожух облицовки радиатора с обратной стороны облицовки следующим образом:

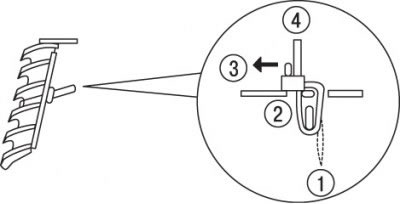

Рис. 1.10. Использование фиксатора (4) ленты (2) для крепления кожуха облицовки радиатора (1) и направление (3) освобождения фиксатора
- проденьте через отверстие кожуха облицовки радиатора фиксаторы лент (рис. 1.10);
- закрепите фиксаторы на кожухе облицовки радиатора.
Для снятия кожуха облицовки радиатора потяните за фиксатор в направлении, показанном стрелкой на рис. 1.10.
Нижний кожух решетки радиатора
Установите кожух следующим образом:
- Вставьте резиновые втулки в нижнюю облицовку радиатора.
- Фиксаторами закрепите на пистонах нижний кожух облицовки радиатора.
