Снятие
Снимите передний кожух зубчатого ремня привода распределительного вала, зубчатый ремень и ведомый шкив.

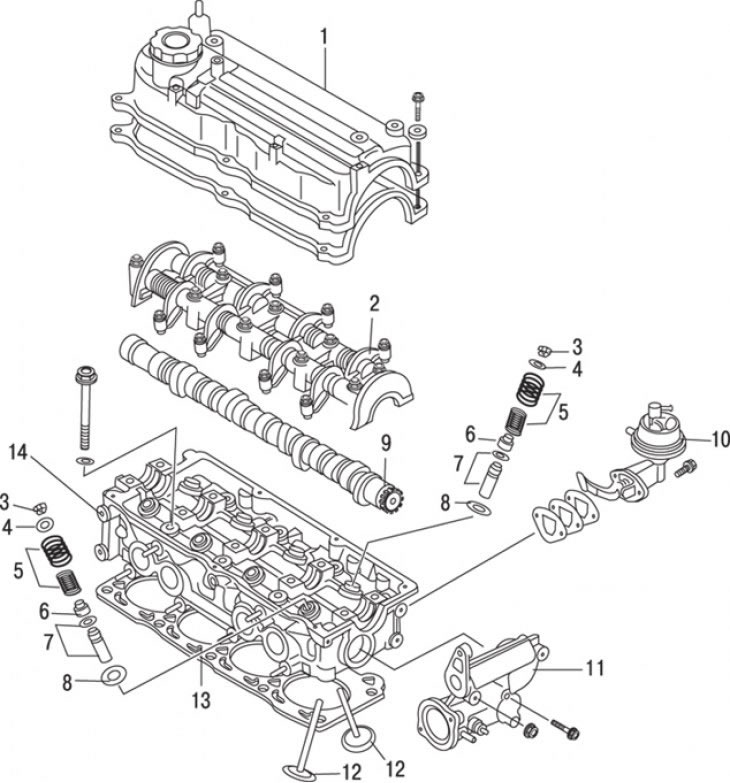

Рис. 3.6. Элементы головки блока цилиндров: 1 – крышка головки блока цилиндров; 2 – крышка распределительного вала в сборе с валами и коромыслами; 3 – сухари; 4 – тарелка пружины; 5 – пружины; 6 – маслоотражательный колпачок; 7 – направляющая втулка и стопорное кольцо; 8 – седло; 9 – распределительный вал; 10 – топливный насос; 11 – задняя крышка; 12 – клапан; 13 – прокладка; 14 – головка блока цилиндров
Снимите крышку головки блока цилиндров (рис. 3.6).
Снимите трубки подачи воздуха.
Снимите распределитель зажигания и заднюю крышку.
Отверните болты крепления передней крышки, аккуратно отделите ее от двигателя и снимите.
Снимите вал в сборе с коромыслами.
Снимите топливный насос и достаньте распределительный вал из головки блока цилиндров.
Установка

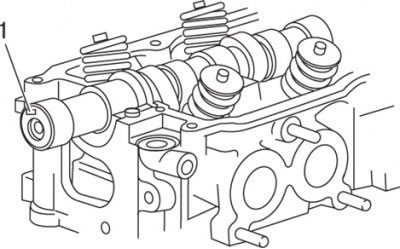

Рис. 3.7. При установке распределительного вала установочный штифт (1) шкива зубчатого ремня должен быть направлен вверх
Смажьте шейки распределительного вала и установите вал так, чтобы установочный штифт шкива находился вверху (рис. 3.7).
Установите вал в сборе с коромыслами.
Установите переднюю крышку, при этом прокладку замените новой.
Установите шкив зубчатого ремня, убедившись в совмещении меток на передней крышке и на шкиву.
Установите заднюю крышку (прокладку замените новой) и распределитель зажигания.
Установите топливный насос, трубки подачи воздуха, крышку распределительного вала, зубчатый ремень и кожух зубчатого ремня.
Если был установлен новый распределительный вал, необходимо выполнить операции по приработке, руководствуясь инструкцией изготовителя по обкатке двигателя.
