Таблица проводимости центрального выключателя стеклоподъемников – модели Ford Probe
| Положение выключателя | Напряжение на клемме |
| Левый выключатель, подъем | Зелено-синий провод |
| Левый выключатель, опускание | Красно-синий провод |
| Левый кнопочный выключатель, опускание | Красно-синий провод |
| Правый выключатель, подъем | Зелено-белый провод |
| Правый выключатель, опускание | Красно-белый провод |
| Правый кнопочный выключатель, опускание | Красно-белый провод |

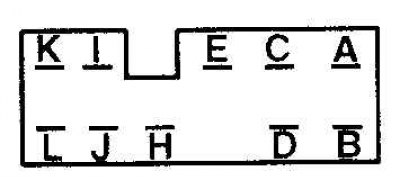

Идентификация клемм центрального выключателя стеклоподъемников – модели Mazda 626 до 1997 г. выпуска
Таблица проводимости центрального выключателя стеклоподъемников – модели Mazda 626 до 1997 г. выпуска
| Положение выключателя | Проводимость между клеммами |
| Стеклоподъемник на двери водителя, опускание | А и J, H и L |
| Стеклоподъемник на двери водителя, подъем | А и L, H и J |
| Стеклоподъемник на двери пассажира, опускание | А и В, D и Н |
| Стеклоподъемник на двери пассажира, подъем | A и D, В и Н |
| Стеклоподъемник на левой задней двери, опускание | А и I, К и Н |
| Стеклоподъемник на левой задней двери, подъем | А и К, I и Н |
| Стеклоподъемник на правой задней двери, опускание | А и С, Е и Н |
| Стеклоподъемник на правой задней двери, подъем | А и Е, С и Н |

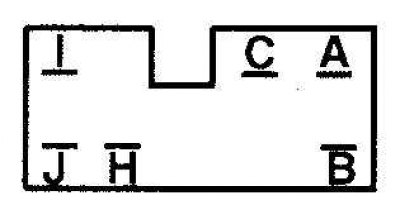

Идентификация клемм центрального выключателя стеклоподъемников – модели Mazda MX-6
Таблица проводимости центрального выключателя стеклоподъемников – модели Mazda MX-6
| Положение выключателя | Проводимость между клеммами |
| Стеклоподъемник на двери водителя, опускание | А и J, B и C |
| Стеклоподъемник на двери водителя, опускание | А и J, B и C |
| Стеклоподъемник на двери пассажира, опускание | C и H, I и J |
| Стеклоподъемник на двери пассажира, подъем | C и I, H и J |
| Кнопочный выключатель, опускание стекла | А и J, В и С |
| Стеклоподъемник на двери водителя выключен | А, В и С |
| Стеклоподъемник на двери пассажира выключен | С, Н и I |
1. Если стеклоподъемники не работают, прежде всего проверьте предохранитель в блоке предохранителей.
2. Проверьте блокировочный выключатель стеклоподъемников. Замените выключатель, если необходимо.
3. Проверьте соединительные провода между выключателями и блоком предохранителей.
4. Если какой-либо из выключателей не работает, проверьте питание блока выключателей.
5. Проверьте проводимость выключателей, руководствуясь Таблицей проводимости центрального выключателя стеклоподъемников – модели Ford Probe, Таблицей проводимости центрального выключателя стеклоподъемников – модели Mazda 626 до 1997 г. выпуска, Таблицей проводимости центрального выключателя стеклоподъемников – модели Mazda MX-6.
