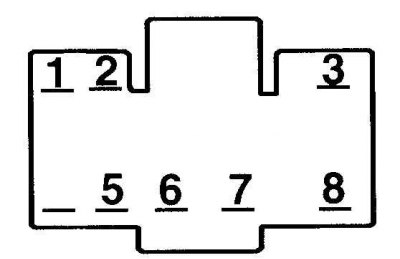

Проверка проводимости регулятора зеркал заднего вида – модели Ford Probe
| Положение выключателя | Напряжение на клемме |
| Левое зеркало, поворот вверх | 7 |
| Левое зеркало, поворот вниз | 1 и 2 |
| Левое зеркало, поворот влево | 2 и 7 |
| Левое зеркало, поворот вправо | 1 |
| Правое зеркало, поворот вверх | 7 |
| Правое зеркало, поворот вниз | 5 и 6 |
| Правое зеркало, поворот влево | 7 и 6 |
| Правое зеркало, поворот вправо | 5 |

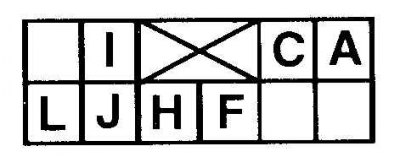

Проверка проводимости регулятора зеркал заднего вида – модели Mazda 626 до 1997 г. выпуска
| Положение выключателя | Проводимость между клеммами |
| Левое зеркало, поворот вверх | I и J; С, I и J |
| Левое зеркало, поворот вниз | I и C; L и J |
| Левое зеркало, поворот влево | I и C; Н и J |
| Левое зеркало, поворот вправо | I и Н; С, L и J |
| Правое зеркало, поворот вверх | I и L; А, F и J |
| Правое зеркало, поворот вниз | L и J; A и I |
| Правое зеркало, поворот влево | I и A; F и J |
| Правое зеркало, поворот вправо | I и F; A, L и J |

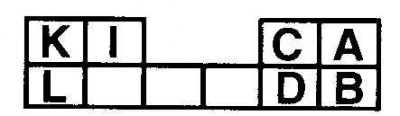

Проверка проводимости регулятора зеркал заднего вида – модели Mazda MX-6
| Положение выключателя | Проводимость между клеммами |
| Левое зеркало, поворот вверх | A и L; I и K |
| Левое зеркало, поворот вниз | I и A; K и L |
| Левое зеркало, поворот влево | I и A; D и L |
| Левое зеркало, поворот вправо | A и L; D и I |
| Правое зеркало, поворот вверх | C и L; K и I |
| Правое зеркало, поворот вниз | C и I; K и L |
| Правое зеркало, поворот вниз | C и I; K и L |
| Правое зеркало, поворот вправо | I и B; L и C |
Проверка
1. Опустите стекло двери и попробуйте отрегулировать положение стекла зеркала заднего вида. Вы должны слышать шум работающих двигателей.
Статья скопирована с веб-сайта mazbook.ru
2. Если шум слышен, но стекло не двигается, соединительный механизм вероятно неисправен. Снимите и разберите зеркало заднего вида.
3. Если шум двигателей не слышен, проверьте предохранитель радиоприемника.

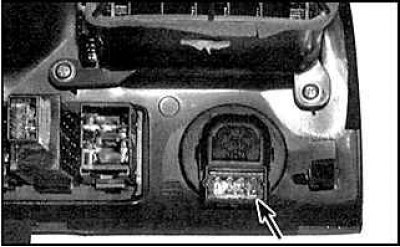

4. Если предохранитель в порядке, снимите выключатель электропривода (указан стрелкой) и проверьте наличие питания.
5. Проверьте работу выключателя, воспользовавшись омметром и Таблицей проводимости регулятора зеркал заднего вида – модели Ford Probe, Таблицей проводимости регулятора зеркал заднего вида – модели Mazda 626 до 1997 г. выпуска, Таблицей проводимости регулятора зеркал заднего вида – модели Mazda MX-6. Замените выключатель, если необходимо.
6. Проверьте соединительные провода между выключателем и зеркалом заднего вида.
7. Замените электропривод зеркала, если он неисправен.
