Оглавление: Проверка ⇓ Выключатели системы круиз-контроля ⇓
Система круиз-контроля поддерживает заданную скорость движения автомобиля при помощи электронного блока управления, датчика скорости и привода, расположенного в двигательном отсеке. Система круиз-контроля состоит из выключателей, датчика скорости, выключателя огней стоп-сигнала, выключателя на педали сцепления и соединительных проводов.

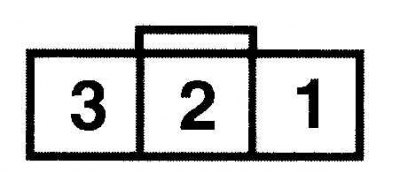

Идентификация клемм и проверка проводимости (между клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe
| Положение выключателя | Сопротивление (Ом) |
| On | 10000 |
| Off | Менее 5 |
| Set/Acc | 680 |
| Coast | 120 |
| Resume | 2200 |

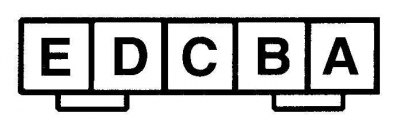

Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda
При включении между клеммами С и D должна быть проводимость.
Коды неисправности системы круиз-контроля моделей Mazda
| Код | Возможная причина |
| 1 | Соединительные провода, привод системы, выключатель огней стоп-сигнала |
| 5 | Предохранитель |
| 7 | Выключатель огней стоп-сигнала |
| 11 | Выключатель системы круиз-контроля |
| 15 | Электронный блок управления |
Проверка
1. Проверьте предохранитель системы круиз-контроля.
2. Проверьте работу выключателя огней стоп-сигнала.
3. Проверьте работу выключателя на педали сцепления.
4. Осмотрите вакуумные шланги и проверьте натяжение тросика системы.
5. Проверьте датчик скорости.
Выключатели системы круиз-контроля
Проверка и замена
Модели Ford Probe
1. Снимите выключатели и проверьте их на проводимость (см. рис. Идентификация клемм и проверка проводимости (между клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe).

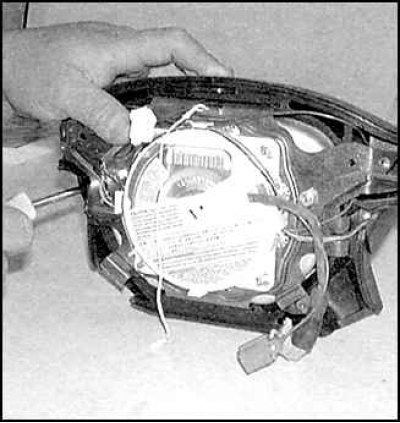

2. Снимите модуль воздушной подушки безопасности.

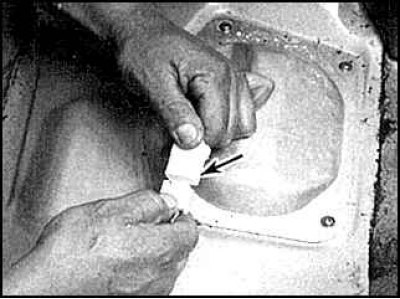

3. Открутите крепежные винты отсоедините разъемы подключения и снимите выключатели.
4. Установка проводится в обратном порядке снятия.
Модели Mazda
На этих моделях система круиз-контроля имеет встроенную систему диагностики.
1. Для активации системы диагностики включите зажигание и нажмите на кнопку Resume/ Accel на три секунды.
2. Через две секунды, после того, как сигнальная лампочка системы круиз-контроля на панели приборов погаснет, будет выведен код неисправности (см. табл. Коды неисправности системы круиз-контроля моделей Mazda).
3. Снимите выключатель системы круиз-контроля и проверьте его на проводимость (см. рис. Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda).
4. Для замены выключателя, расположенного на рулевой колонке, смотрите пункты (см. табл. Коды неисправности системы круиз-контроля моделей Mazda).
5. Для замены главного выключателя системы круиз-контроля снимите выключатель с панели приборов и отсоедините разъем подключения.
6. Установка проводится в обратном порядке снятия.

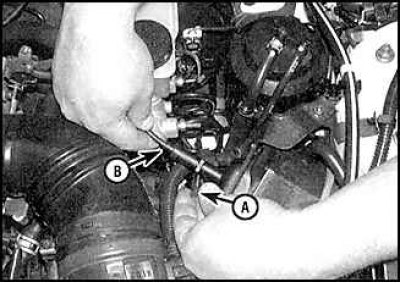

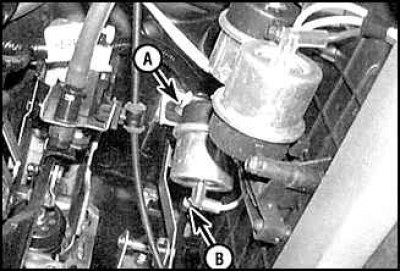

Регулировка натяжения тросика
Снимите крепежный зажим (А) и отрегулируйте натяжение тросика так, чтобы он имел свободный ход в 3 мм в точка (В).
