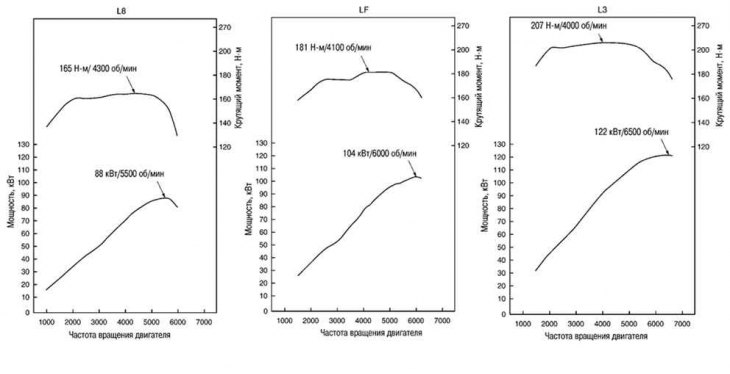

Рис. 2.1. Диаграмма динамических характеристик двигателей автомобиля Mazda 6
Рабочее колесо, в свою очередь, раскручивает посредством вала второе лопастное колесо, которое закачивает воздух в компрессор и подает его в камеру сгорания. Прошедший через турбокомпрессор разогретый воздух охлаждается в радиаторе всасываемого воздуха. Именно охлаждение и обеспечивает больший прирост мощности (рис. 2.1).
Компания Mazda внесла ряд технических усовершенствований в конструкцию и технические компоненты новых двигателей.
Например, на двигателях модели L3 применен механизм изменения фаз газораспределения. В целях уменьшения общей массы автомобиля блок цилиндров на новых двигателях изготовлен, так же, как и головка блока цилиндров, из алюминиевого сплава.
Большие изменения внесены в конструктивную и механическую часть двигателей с целью уменьшения вибраций и уровня шума. Так, например, на двигателях модели L3 применен балансировочный блок кассетного типа. На всех двигателях теперь устанавливается бесшумная цепь привода механизма газораспределения. Блок цилиндров снабжен длинной юбкой поршня и интегрированной крышкой коренных подшипников. Кроме того, на всех двигателях применяется шкив коленчатого вала с демпфером крутильных колебаний и подвеска маятникового типа.
Упрощен, в целях улучшения ремонтопригодности, контур ремня привода вспомогательных агрегатов. Теперь применяется один приводной ремень для всех вспомогательных агрегатов двигателя. Натяжение приводного ремня регулируется автоматическим натяжителем. Крышка передней части двигателя имеет отверстие для проведения технического обслуживания (для разблокировки храповика регулировки цепи и фиксации рычага натяжителя).
В качестве силовой установки в автомобилях Mazda 6 используются 4-цилиндровые двигатели, в которых цилиндры расположены в один ряд. Снизу двигатель закрыт поддоном, образующим картер, который одновременно является резервуаром для масла, необходимого для смазки, охлаждения и предохранения деталей двигателя от износа.
Все три двигателя 16-клапанные, имеющие по четыре клапана на один цилиндр. Клапаны приводятся в действие двумя расположенными вверху распределительными валами через тарельчатые толкатели.
Оригинал статьи доступен на: MazBook
Смазку двигателя обеспечивает масляный насос, установленный на торцевой стороне картера и приводимый в действие от коленчатого вала. Масло, всасываемое из масляного поддона, подается через отверстия и каналы к подшипникам коленчатого и распределительного валов и к рабочим поверхностям цилиндров.
Приготовление и подачу топливо-воздушной смеси осуществляет электронная система управления двигателем, не требующая обслуживания.
Рис. 2.2. Общий вид двигателей автомобиля Mazda 6

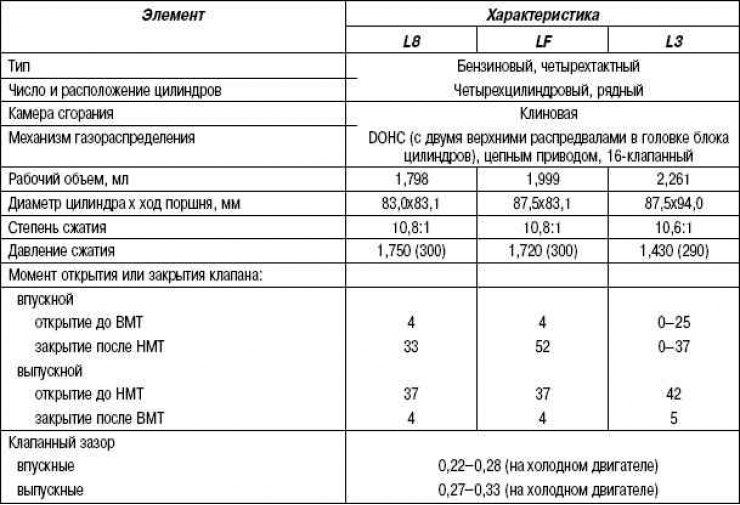

Таблица 2.1. Технические характеристики двигателей
