Радыёперадавальнік забяспечаны кнопкай выключэння датчыка ахоўнай сігналізацыі.
Функцыя падвойнага замыкання аналагічная адпаведнай функцыі ў сучаснай мадэлі MPV (LW), за выключэннем наступнага - выключальнік цыліндру замка размешчаны ў фіксатары замка дзвярэй.

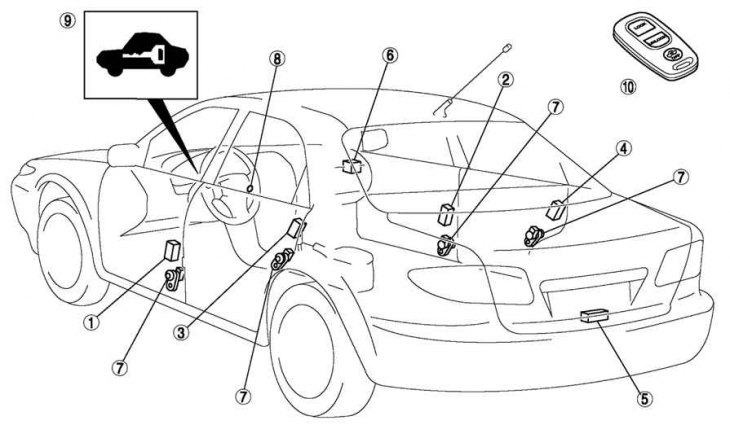

Мал. 8.32. Сістэма сервапрывада замкаў дзвярэй: 1 – выканаўчы механізм замка дзвярэй (бок кіроўцы; выключальнік замка дзверы, выключальнік цыліндру замка); 2 – выканаўчы механізм замка дзвярэй (бок пасажыра; выключальнік цыліндру замка); 3 – выканаўчы механізм замка дзвярэй (задні левы бок); 4 – выканаўчы механізм замка дзвярэй (задні правы бок); 5 – выканаўчы механізм замка вечка багажніка ("седан"), выканаўчы механізм замка дзверы задка ("хэтчбек"); 6 – блок таймера замка дзвярэй; 7 – выключальнік дзвярэй; 8 – выключальнік напамінку аб пакінутым у замку ключы запальвання; 9 - лямпа бяспекі; 10 - радыёперадавальнік

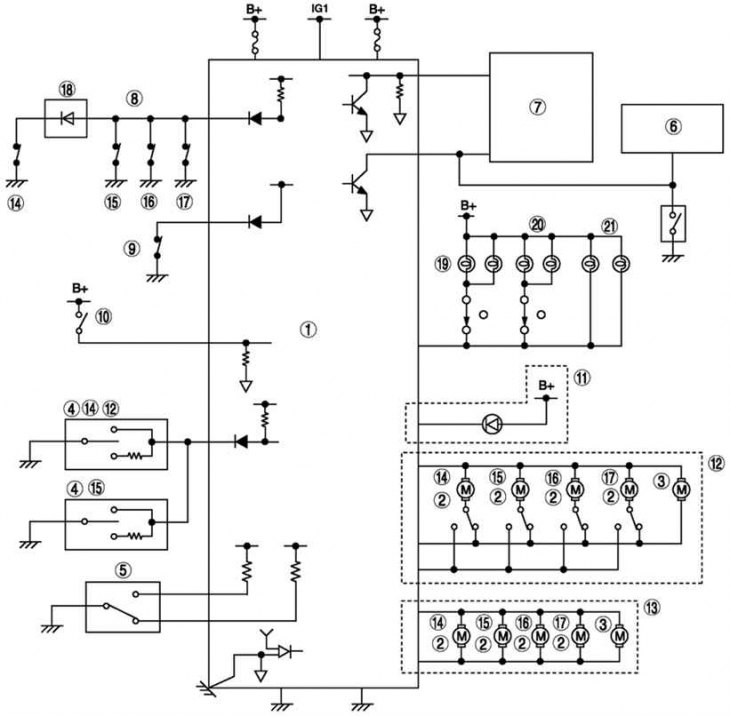

Мал. 8.33. Мантажная схема сістэмы сервапрывада замкаў дзвярэй: 1 – блок таймера замка дзвярэй; 2 – выканаўчы механізм замка дзвярэй; 3 – выканаўчы механізм замка вечка багажніка ("седан"), выканаўчы механізм замка дзвярэй задка ("хэтчбек"); 4 – выключальнік цыліндру замка; 5 – выключальнік замка дзвярэй (бок кіроўцы); 6 - перарывальнік паказальнікаў павароту і аварыйнай сігналізацыі; 7 - модуль кіравання ахоўнай сістэмы; 8 – выключальнік дзвярэй; 9 - выключальнік святла багажнага аддзялення; 10 – выключальнік напамінку аб пакінутым у замку ключы запальвання; 11 - лямпа бяспекі; 12 - з сістэмай падвойнага блакавання; 13 - без сістэмы падвойнага блакавання; 14 - бок кіроўцы; 15 - бок пасажыра; 16 – задні левы бок; 17 – задні правы бок; 18 - камбінацыя прыбораў; 19 - пярэдняя штурманская лямпа; 20 - пярэдняя штурманская лямпа; 21 – асвятленне салона аўтамабіля, включающееся пры адчыненні дзвярэй
