Проверка, снятие и установка электрического устройства остановки двигателя (Mazda 121 (3))

Электрическое устройство остановки двигателя находится на ТНВД поверх топливных соединений. Когда включается «зажигание», то на устройство подается напряжение и топливный канал открывается. В отключенном состоянии поршень устройства перемещается под действием встроенной пружины и перекрывает топливный канал. Устройство нужно проверять, когда не заводится Двигатель.

Проверка

Включить зажигание. Устройство остановки должно щелкнуть.

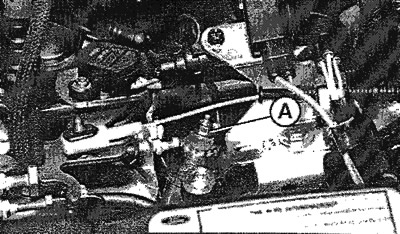

Если этого не происходит, отсоединить провод (А). С помощью вспомогательного провода соединить устройство остановки с положительным контактом аккумуляторной батареи.

Если в этом случае электромагнитный клапан сработает, проверить электрические соединения и провода, подачу напряжения от блока управления.

Если клапан не срабатывает, проверить плотность осадки устройства остановки двигателя и, при необходимости, заменить его.

Снятие

Отсоединить отрицательный провод от аккумуляторной батареи при выключенном зажигании. При этом стираются данные из электронных блоков памяти. См. указания в главе «Электрооборудование».



Отсоединить электрические провода. Очистить устройство остановки снаружи и выкрутить его.

Внимание: Следить за тем, чтобы не выпали поршень и пружина.

Установка

Вставить устройство остановки с новым уплотнительным кольцом. Обратить внимание на правильную посадку пружины и поршня.

Осторожно вкрутить устройство остановки в ТНВД и затянуть его моментом 20 Нм.

Подсоединить провод к электромагнитному клапану. Установить показания часов и ввести необходимые коды.
