Оглавление: Описание ⇓ Проверка исправности ⇓
Описание
1. Система блокировки рычага (см. иллюстрацию) фиксирует рычаг выбора режима движения в положении «Park», если педаль тормоза не нажата, а замок зажигания находится в положении «Оn». Система состоит из выключателя режима «Park» (Р), сервомотора, тросика блокиратора и дезактивирующего выключателя. Когда зажигание включено и нажата педаль тормоза, сервомотор извлекает блокирующий штифт из тяги, что позволяет свободно перемещать рычаг выбора режима движения. Рычаг можно также разблокировать, толкнув его назад, на дезактивирующий выключатель. Из-за сложности системы блокировки рычага ремонт системы необходимо поручить специалисту.

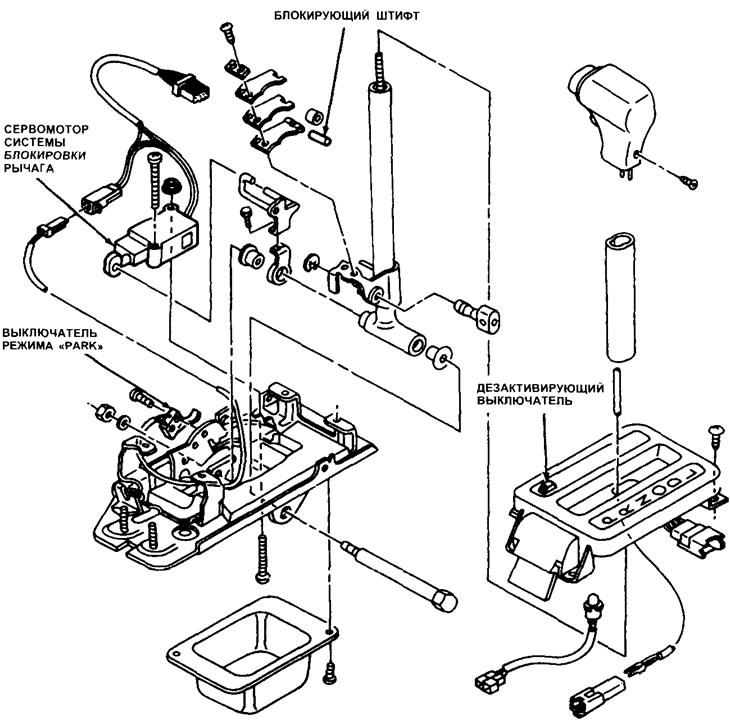

4.1. Компоненты системы блокировки рычага выбора режима движения
Проверка исправности
Система блокировки рычага выбора режима движения
2. Поместите рычаг в положение «Park».
3. Поверните ключ в замке зажигания в положение «Оn», но не заводите двигатель.
4. Проверьте, что рычаг выбора режима движения невозможно переместить из положения «Park», когда тормозная педаль не нажата. Нажмите педаль и убедитесь, что теперь рычаг перемещается.
5. Переместите рычаг в положение «Reverse» и убедитесь, что ключ в замке зажигания невозможно повернуть в положение «Lock».
6. Верните рычаг выбора режима движения в положение «Park» и убедитесь, что ключ зажигания теперь может быть повернут в положение «Lock».
7. Если система блокировки рычага не работает как описано выше, поручите ее ремонт отделу технического обслуживания дилера.
Дезактивирующий выключатель
8. Поместите рычаг выбора режима движения в положение «Park».
9. Сместите дезактивирующий выключатель назад и удерживайте его в этом положении. Убедитесь, что рычаг выбора может быть перемещен из положения «Park».
10. Если выключатель не работает как указано, поручите его ремонт отделу технического обслуживания дилера.
