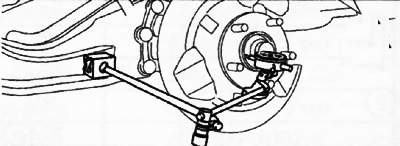

Uklanjanje osovine kotača s glavčinom
Pažnja. Izvođenje sljedećeg postupka bez prethodnog uklanjanja ABS osjetnika prednjeg kotača može rezultirati slučajnim prekidom strujnog kruga u kabelskom snopu. Prije izvođenja sljedećih postupaka, odvojite kabelski svežanj osjetnika prednjeg ABS kotača (sa strane pogonskog vratila) i pričvrstite ožičenje na odgovarajuće mjesto gdje se neće slučajno dodirivati prilikom servisiranja vozila.
1. Radeći s lijeve strane vozila, odvojite polugu automatskog senzora razine.
2. Verzije s pogonom na sve kotače (4WD):

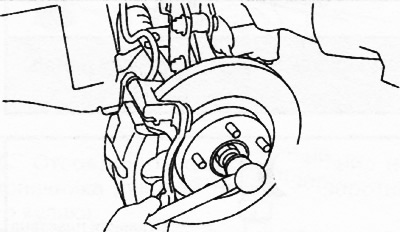

Otpustite sigurnosnu maticu pogonskog vratila.
Postavite zamjensku maticu na navoje pogonske osovine tako da rub matice bude u ravnini s krajem pogonske osovine.
- Kucnite maticu bakrenim čekićem kako biste izbacili pogonsko vratilo iz glavčine prednjeg kotača.
- Odvojite pogonsko vratilo od glavčine kotača.
3. Uklonite osjetnik ABS kotača.
4. Uklonite obujmicu crijeva kočnice.
5. Uklonite sklop čeljusti kočnice (vidi poglavlje "Kočioni sustav") i staviti na stranu, objesiti ga na tijelo žicom.
6. Uklonite disk kočnice (vidi poglavlje "Kočioni sustav").
7. Odvijte vijke koji pričvršćuju glavčinu kotača na osovinu i uklonite glavčinu kotača s poklopcem za prašinu.
8. Odvijte donju maticu amortizera i odvojite amortizer od donje poluge ovjesa.

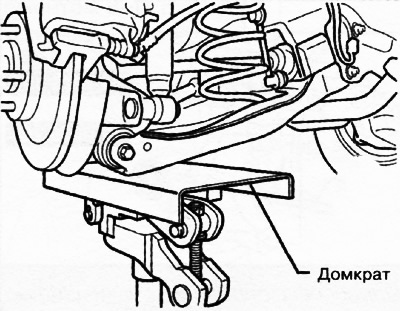

9. Poduprite donji krak stražnjeg ovjesa dizalicom.
10. Odvrnuti vanjski vijak donjeg kraka stražnjeg ovjesa.
11. Uklonite zavojnu oprugu stražnjeg ovjesa (vidi poglavlje "Suspenzija").
12. Odvijte donji vijak stražnjeg amortizera.
13. Odvijte vanjski vijak poprečne poluge stražnjeg ovjesa.
14. Odvrnuti vijak za pričvršćivanje zadnjeg kraka stražnjeg ovjesa.
15. Odvrnuti vanjski vijak gornje poluge stražnjeg ovjesa i ukloniti zatik.

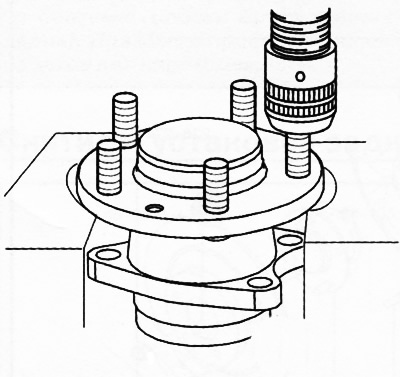

16. Ako je potrebno, upotrijebite prešu da uklonite vijke iz glavčine kotača.
Napomena: vijke glavčine kotača treba ukloniti samo radi zamjene.
17. Ako je potrebno, uklonite čahure s osovine:

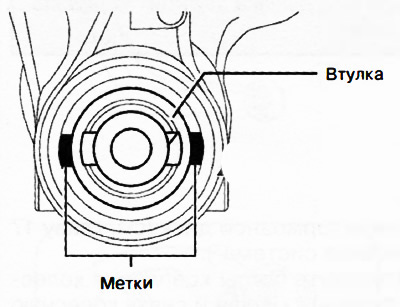

Označite pribadaču kao što je prikazano na slici.
Pomoću posebnog alata istisnite čahuru iz zatika.

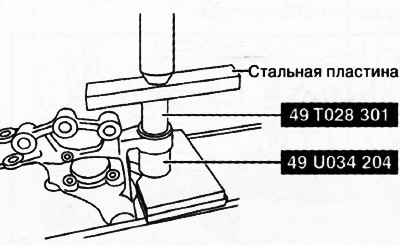

Istiskivanje prednje čahure osovine

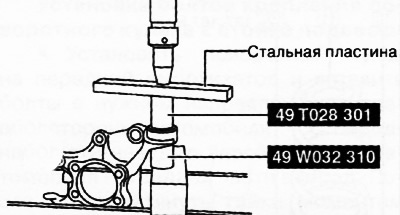

Istiskivanje stražnje čahure iz osovine
Ugradnja osovine kotača s glavčinom
Instalacija se provodi obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće:
Ugradnja čahura u osovinu

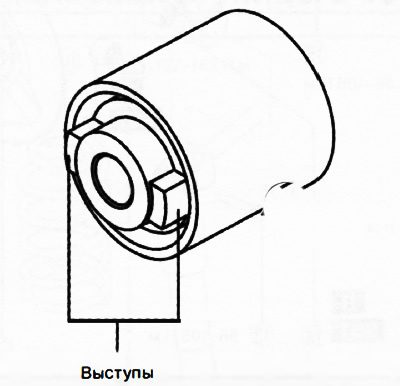

Poravnajte izbočine čahure osovine s oznakama napravljenim tijekom uklanjanja.
Ugradite novu čahuru u osovinu pomoću preše.

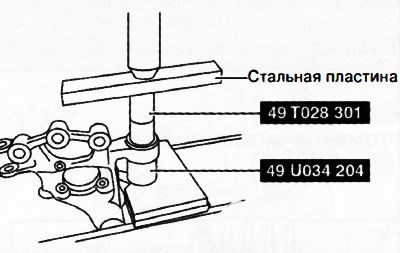

Utiskivanje prednje čahure osovine

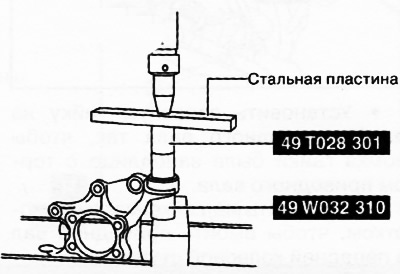

Utiskivanje čahure stražnje glavčine
Ugradnja vijaka glavčine kotača

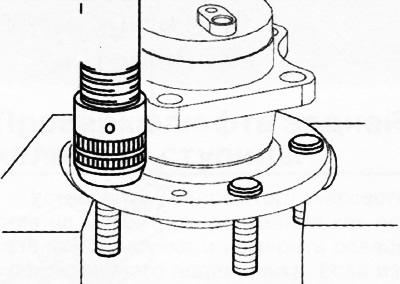

Pomoću preše ugradite nove vijke glavčine kotača.
Ugradnja vijaka glavčine kotača
Pažnja. Vijci glavčine kotača su zategnuti do određenog kuta, ali nema zatezanja granice razvlačenja (kao npr. kod vijaka glave cilindra). Stoga nije potrebno provjeravati duljinu vijaka.
Zatezanje sigurnosne matice pogonskog vratila (verzije s pogonom na sve kotače 4WD)
Nakon zatezanja protumatice do momenta od 390 Nm, odvrnite je za 180 stupnjeva, zatim je ponovno zategnite do momenta od 236-274 Nm.
Napomena: Nakon postavljanja provjerite i, ako je potrebno, podesite poravnanje kotača.
