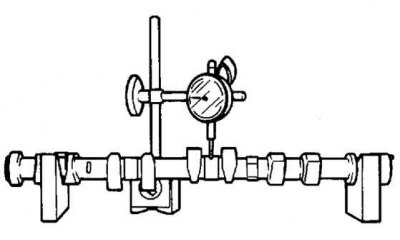

Crtež. 2.152. Mjerenje odstupanja bregastog vratila
Izmjerite odstupanje bregastog vratila (riža. 2.152).
Ako je odstupanje nenormalno, zamijenite bregasto vratilo.
Maksimalno odstupanje: 0,03 mm.

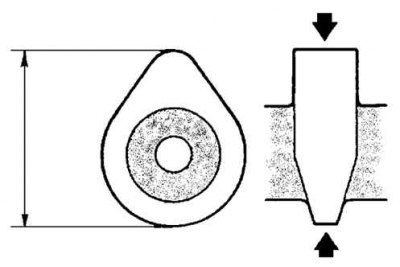

Crtež. 2.153. Mjerenje visine konture brijega
Izmjerite visinu konture ekscentra u dvije točke, kao što je prikazano na slici 2.153.
Ako visina nije ispravna, zamijenite bregasto vratilo.
Vrat br. 1.
Standardna L8 visina bregastog vratila:
- Usis - 40,79 mm;
- Otpuštanje - 41,08 mm.
Bregasto vratilo LF, L3:
- Usis - 42,12 mm;
- Otpuštanje - 41,08 mm.
S mehanizmom promjenjivog vremena ventila:
- Usis - 42,44 mm;
- Otpuštanje - 41,18 mm.
Vrat br. 5
Standardna L8 visina bregastog vratila:
- Usis - 40.692 mm;
- Otpuštanje - 40.982 mm.
Bregasto vratilo LF, L3:
- Usis - 42.022 mm;
- Otpuštanje - 40.982 mm.
S mehanizmom promjenjivog vremena ventila:
- Usis - 42.342 mm;
- Otpuštanje - 41.082 mm.
