Tartalomjegyzék: Benzinmotoros változatok ⇓ Dízel változatok ⇓
Figyelem. Tartsa be a biztonsági óvintézkedéseket, amikor a motor hűtőrendszerével dolgozik.
Jegyzet:
: Cserélje ki az alkatrészt egy újra minden eltávolítás után.
- Ne szerelje szét a vízszivattyút, mivel ez egy precíziós egység.
- A vízszivattyú és a szíjtárcsa eltávolítása és felszerelése az autó aljáról történik.
Benzinmotoros változatok
A vízszivattyú eltávolítása
1. Válassza le az akkumulátor negatív pólusát.
2. Távolítsa el a 2-es számú motor első védőlemezét.
3. Távolítsa el a jobb oldali sárvédőt.
4. Engedje le a motor hűtőfolyadékát.
5. Távolítsa el a meghajtó szíjat a vízszivattyú szíjtárcsájáról, és tegye félre.
Figyelem. Ügyeljen arra, hogy szerszámok használatakor ne sértse meg a vízszivattyú tárcsa hornyát és felületét. Ellenkező esetben ez a hajtószíj kopásához vagy töréséhez, működés közbeni külső zajokhoz, a szíjtárcsa károsodásához és rozsdához vezethet.
6. Igazítsa egy vonalba a vízszivattyú tárcsáján lévő furatot a vízszivattyún lévő furattal az ábrán látható módon.
7. Helyezzen be egy megfelelő csavart (körülbelül 70 mm hosszú) az ábrán látható módon a vízszivattyú furatába, így biztosítva a vízszivattyú szíjtárcsáját az elfordulástól.
8. Csavarja ki a rögzítőcsavarokat, és távolítsa el a vízszivattyú szíjtárcsáját.
9. Csavarja ki a hűtőrendszer bemeneti cső rugóstag csavarját.
10. Helyezzen egy megfelelő edényt a motor alá, hogy összegyűjtse a motorban maradt hűtőfolyadékot.
Jegyzet:: Cserélje ki az alkatrészt egy újra minden eltávolítás után.
11. Lazítsa meg a vízszivattyú szerelvényt rögzítő három csavart az ábrán látható módon, és gyűjtse össze a leeresztett hűtőfolyadékot egy előzetesen előkészített edényben.
Figyelem. Ne távolítsa el azonnal a vízszivattyú szerelvényt teljesen, mert némi hűtőfolyadék marad a motorban, és kifolyik.
12. Miután a hűtőfolyadék lefolyik, távolítsa el a vízszivattyú egységet a motorból.
13. Távolítsa el a tömítést és az O-gyűrűt a vízszivattyúról.
Vízszivattyú szerelés
Figyelem. Ne alkalmazzon olajat (motor, sebességváltó stb.) a vízbevezető cső O-gyűrűire. Ellenkező esetben az O-gyűrűk csavarga megsérülhet, ami szivárgást okozhat.
1. Vigyen fel hűtőfolyadékot az új O-gyűrűre.
2. Szerelje fel az O-gyűrűt a hűtőrendszer bemeneti csövére.
Figyelem. Szerelje be a vízszivattyú tömítését a megfelelő irányba, az ábrán látható módon. Ellenkező esetben hűtőfolyadék szivároghat és a motor megsérülhet.
3. Helyezzen be egy új tömítést a vízszivattyú hornyába.
4. Szerelje fel a vízszivattyút a motorra.
5. Húzza meg a rögzítőcsavarokat az ábrán látható sorrendben 20-26 Nm nyomatékkal.
6. Távolítson el minden maradék tömítőanyagot a hengerblokk csavarfurataiból a hűtőrendszer szívócső támasztékának oldalán.
7. Távolítsa el az olajellátó mágnesszelepet, hogy elegendő hézagot biztosítson a hűtőrendszer bemeneti cső támasztékának csavarjának meghúzásához.
8. Szerelje fel a hűtőrendszer bemeneti csőtartóját, és húzza meg az új rögzítőcsavart.
Jegyzet:: Cserélje ki az alkatrészt egy újra minden eltávolítás után.
9. Szerelje be az olajellátó mágnesszelepet.
Figyelem. Ügyeljen arra, hogy szerszámok használatakor ne sértse meg a vízszivattyú tárcsa hornyát és felületét. Ellenkező esetben ez a hajtószíj kopásához vagy töréséhez, működés közbeni külső zajokhoz, a szíjtárcsa károsodásához és rozsdához vezethet.
10. Szerelje fel a szíjtárcsát a vízszivattyúra, és húzza meg a rögzítőcsavart.
11. Igazítsa egy vonalba a vízszivattyú tárcsáján lévő furatot a vízszivattyún lévő furattal az ábrán látható módon.
12. Helyezzen be egy megfelelő csavart (körülbelül 70 mm hosszú) az ábrán látható módon a vízszivattyú furatába, így biztosítva a vízszivattyú szíjtárcsáját az elfordulástól.
13. Húzza meg teljesen a vízszivattyú szíjtárcsa csavarját 8-11 Nm nyomatékkal.
14. Távolítsa el a csavart, amellyel a vízszivattyú szíjtárcsáját rögzíti az elfordulás ellen.
Részletekért lásd a weboldalt mazbook.ru
15. Szerelje fel a többi alkatrészt az eltávolítás fordított sorrendjében.
16. Töltse fel a motort hűtőfolyadékkal.
17. Ellenőrizze a hűtőrendszer tömítettségét.
Dízel változatok

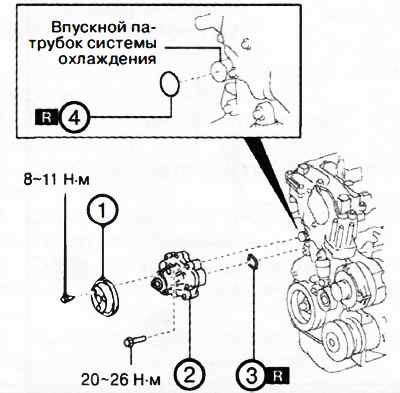

Benzinmotoros változatok:
1. Vízszivattyú szíjtárcsa.
2. Vízszivattyú szerelvény.
3. Tömítés.
4. Tömítőgyűrű kerek szakasz.
A vízszivattyú eltávolítása
1. Válassza le az akkumulátor negatív pólusát.
2. Távolítsa el a motor 2. számú elülső védőlemezét.
3. Távolítsa el a jobb oldali sárvédőt.
4. Távolítsa el a tartozék hajtószíját.
5. Távolítsa el a dekoratív motorburkolatot.
6. Távolítsa el a generátort.
7. Engedje le a hűtőfolyadékot a motorból.
Figyelem. Ügyeljen arra, hogy szerszámok használatakor ne sértse meg a vízszivattyú tárcsa hornyát és felületét. Ellenkező esetben ez a hajtószíj kopásához vagy töréséhez, működés közbeni külső zajokhoz, a szíjtárcsa károsodásához és rozsdához vezethet.
8. Lazítsa meg az ábrán látható hét vízszivattyú rögzítőcsavarját, és gyűjtse össze a kifolyó hűtőfolyadékot egy megfelelő edénybe.
Figyelem. Ne távolítsa el azonnal a vízszivattyú szerelvényt teljesen, mert némi hűtőfolyadék marad a motorban, és kifolyik.
9. Távolítsa el a vízszivattyú tömítését.
Vízszivattyú szerelés
Figyelem. Ügyeljen arra, hogy szerszámok használatakor ne sértse meg a vízszivattyú tárcsa hornyát és felületét. Ellenkező esetben ez a hajtószíj kopásához vagy töréséhez, működés közbeni külső zajokhoz, a szíjtárcsa károsodásához és rozsdához vezethet.
1. Szereljen be új tömítést a vízszivattyúra.
2. Szerelje be a vízszivattyút:
Húzza meg az A csavart.
Húzza meg a csavarokat az ábrán látható sorrendben 9-12 Nm nyomatékkal.
Végül húzza meg az A csavart 9-12 Nm nyomatékkal.
3. Szerelje fel a többi alkatrészt az eltávolítás fordított sorrendjében.
4. Töltse fel a motort hűtőfolyadékkal.
5. Ellenőrizze a hűtőrendszer tömítettségét.
