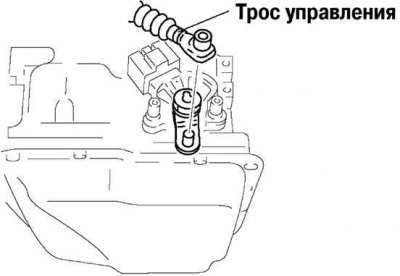

Rajz. 3.82. A sebességváltó vezérlőkábelének leválasztása
Csavarja le az anyát, és válassza le a sebességváltó vezérlőkábelét (3.82. ábra).

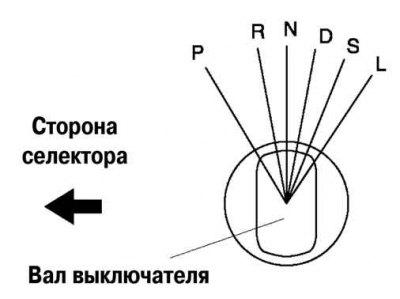

Rajz. 3.83. Az indítástiltó kapcsoló tengelyének beállítása N állásba
Állítsa az indítástiltó kapcsoló tengelyét N állásba, a 3.83. ábra szerint.

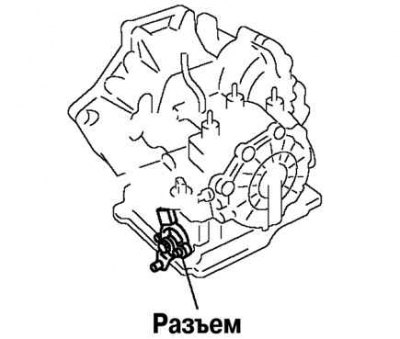

Rajz. 3.84. Az indításgátló kapcsoló csatlakozójának leválasztása
Válassza le az indítástiltó kapcsoló csatlakozóját (3.84. ábra).

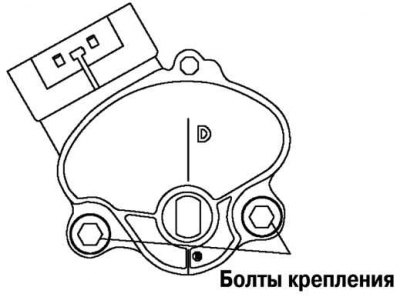

Rajz. 3.85. Az indításgátló kapcsoló rögzítőcsavarjai
Lazítsa meg az indítást tiltó kapcsolót rögzítő csavarokat (3.85. ábra).

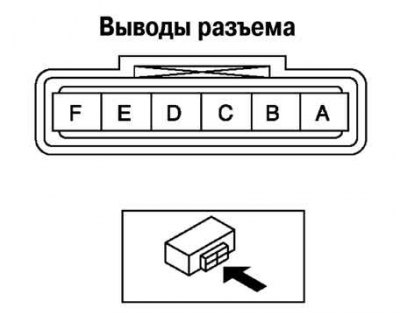

Rajz. 3.86. Indításgátló kapcsoló csatlakozója
Csatlakoztasson egy ohmmérőt az indításgátló kapcsoló csatlakozójának B és C kivezetéséhez (3.86. ábra).
Az indításgátló kapcsoló elfordításával határozza meg azt a pozíciót, ahol a vezetőképesség a csatlakozó kivezetései között fordul elő.
Névleges ohmmérő állás: 750 ohm.
Húzza meg az indításgátló kapcsoló rögzítőcsavarjait.
Meghúzási nyomaték: 8-11 Nm.
Győződjön meg arról, hogy a fokozatválasztó kar helyzete megegyezik az indításgátló kapcsoló helyzetével.
Csatlakoztassa az indításgátló kapcsoló csatlakozóját.

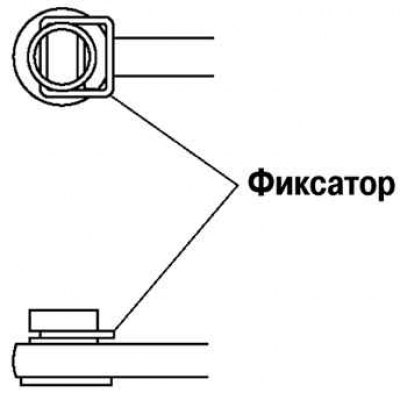

Rajz. 3.87. A sebességváltó vezérlőkábel bilincsének felszerelése
Szerelje fel a sebességváltó vezérlőkábel bilincsét a 3.87. ábra szerint.
Húzza meg a sebességváltó vezérlőkábel anyáját, és állítsa be a helyzetét.
Szerelje be a bilincs és a sebességváltó vezérlőkábelt.
Csatlakoztassa az akkumulátor negatív pólusát.
