2. (Tylne drzwi boczne) Całkowicie zamknąć szybę drzwi.
3. Odłącz kabel od ujemnego bieguna akumulatora
4. Zdjąć tapicerkę drzwi (patrz rozdz "Wykończenie wnętrza").
5. Zdejmij szybę drzwi.
6. Zdemontuj wewnętrzną klamkę drzwi.
7. Przy demontażu paneli montażowych drzwi należy zapoznać się z rysunkami montażowymi "Demontaż i montaż drzwi przednich" oraz "Demontaż i montaż drzwi bocznych tylnych".

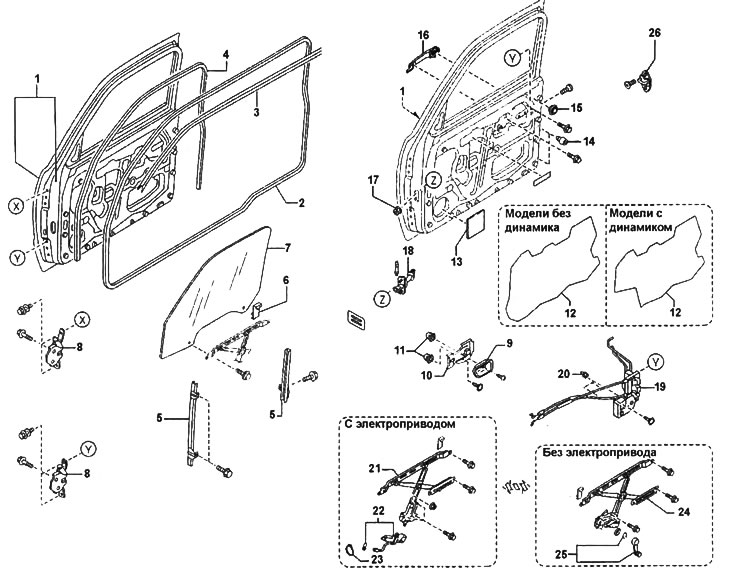

Demontaż i montaż drzwi wejściowych.
1 - drzwi wejściowe,
2 - uszczelka drzwi,
3 - uszczelka szklana,
4 - prowadnica szyby drzwiowej,
5 - prowadnica szyby drzwi dolnych,
6 - tuleja,
7 - szyba drzwiowa,
8 - pętla do mocowania drzwi,
9 - wykończenie klamki wewnętrznej,
10 - klamka wewnętrzna,
11 - tuleja,
12 - ekran ochronny,
13 - element dystansowy (modele bez głośnika),
14 - amortyzator,
15 - tuleja,
16 - klamka zewnętrzna,
17 - nakrętka,
18 - ogranicznik ruchu drzwi przednich,
19 - zamek drzwi wejściowych,
20 - uchwyt pręta zamka,
21 - mechanizm podnoszenia szyby (modele z napędem elektrycznym),
22 - silnik elektryczny mechanizmu podnoszenia szyby (modele z napędem elektrycznym),
23 - zatrzask (modele z napędem elektrycznym),
24 - mechanizm podnoszenia szyby (modele bez napędu elektrycznego),
25 - uchwyt podnośnika szyby (modele bez napędu elektrycznego),
26 - wspornik zamka drzwi.

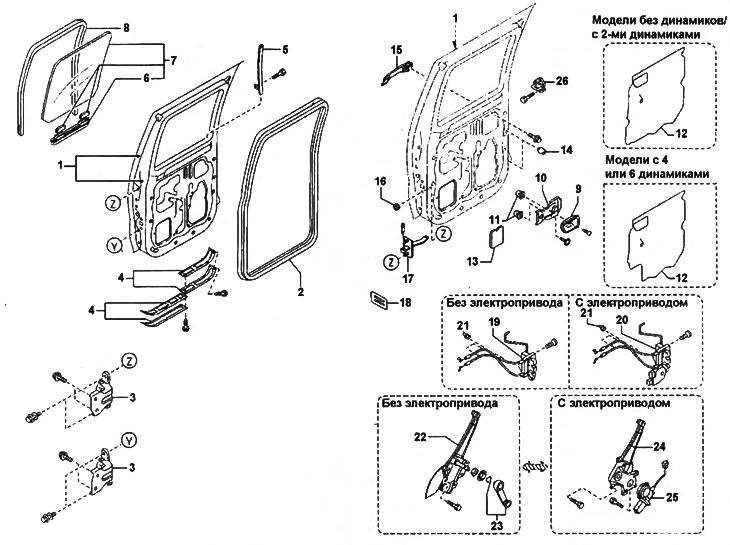

Demontaż i montaż tylnych drzwi bocznych.
1 - tylne drzwi boczne,
2 - uszczelka drzwi,
3 - pętla do mocowania drzwi,
4 - wykończenie otworu pod montaż szyby,
5 - prowadnica szyby drzwi dolnych,
6 - uchwyt do mocowania szyby drzwiowej,
7 - szyba drzwiowa,
8 - prowadnica szyby,
9 - wykończenie klamki wewnętrznej,
10 - klamka wewnętrzna,
11 - tuleja,
12 - ekran ochronny,
13 - element dystansowy (modele bez głośnika),
14 - amortyzator,
15 - klamka zewnętrzna,
16 - nakrętka,
17 - ogranicznik skoku drzwi bocznych tylnych,
18 - wtyczka,
19 - zamek tylnych bocznych drzwi (modele bez napędu elektrycznego),
20 - zamek tylnych bocznych drzwi (modele z napędem elektrycznym),
21 - uchwyt pręta zamka,
22 - mechanizm podnoszenia szyby (modele bez napędu elektrycznego),
23 - uchwyt podnośnika szyby (modele bez napędu elektrycznego),
24 - mechanizm podnoszenia szyby (modele z napędem elektrycznym),
25 - silnik elektryczny mechanizmu podnoszenia szyby (modele z napędem elektrycznym),
26 - wspornik zamka drzwi.
Uwaga: zdjęcia przedstawiają demontaż i montaż drzwi bocznych do Mazdy VT-50. Demontaż i montaż drzwi bocznych Forda Rangera odbywa się w ten sam sposób.
Artykuł został skopiowany ze strony internetowej [MAZbook.ru]
8. Montaż przeprowadza się w odwrotnej kolejności do demontażu.
