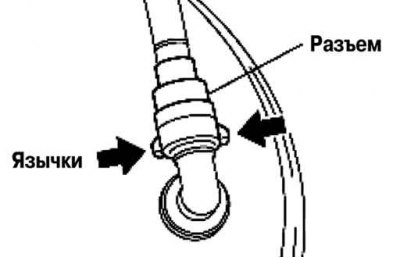

Цртање. 6.11. Одвајање конектора вакуумског црева
Одвојите конектор вакуумског црева од појачивача кочнице притиском на језичке конектора вакуумског црева (слика 6.11).

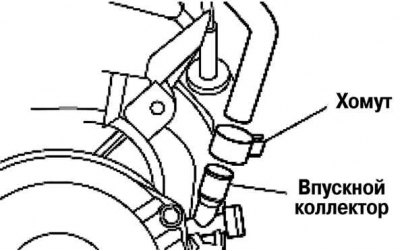

Цртање. 6.12. Уклањање стезаљке
Уклоните стезаљку помоћу клешта и одвојите вакумско црево са усисног разводника (Z6) (слика 6.12).

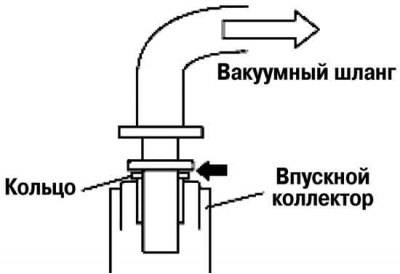

Цртање. 6.13. Одвајање вакумског црева са усисног разводника
Уметните танак шрафцигер у тачку означену стрелицом на слици 6.13, повуците прстен надоле и одвојите вакуумско црево од усисног разводника (LF).
Уклоните вакумско црево.
Инсталирајте обрнутим редоследом од уклањања.
Уверите се да је вакуумско црево уметнуто тако да прикључак вакуумског црева додирује прстен усисног разводника (LF).
Уметните конектор вакуумског црева у појачивач кочнице.
Уверите се да је вакуумско црево безбедно постављено тако што ћете га повући и поново убацити у појачивач кочнице.
Цртање. 6.14. Инсталација намотаја за појачивач кочнице
[Чланак је доступан на веб-сајту: MazBook]
Уверите се да је калем за појачавање кочнице у конектору вакуумског црева (слика 6.14).
