Садржај: Уклањање ⇓ Инсталација ⇓
Цртање. 6.51. Компоненте задње кочнице: 1 – сајла ручне кочнице; 2 – кочни вод; 3 – стезаљка; 4 – стега; 5 – поклопац; 6 – вијак; 7 – чељуст, кочионо црево; 8 – поклопац; 9 – црево кочнице; 10 – чељуст; 11 – плочица кочионог диска; 12 – вијак; 13 – ослонац; 14 – кочиони диск
Уклањање
Уклоните кабл ручне кочнице.
Одвојите кочиони вод.
Уклоните кочиону плочицу (спољну страну) са носача.

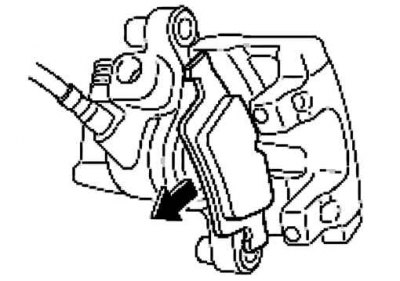

Цртање. 6.52. Уклањање кочионе плочице
(На основу података са веб-сајта: www.MazBook.ru)
Повуците плочицу кочионог диска (унутрашња страна) у правцу стрелице да бисте је уклонили из чељусти, као што је приказано на слици 6.52.

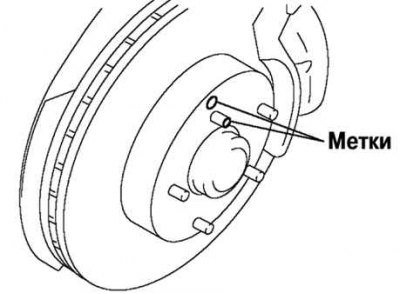

Цртање. 6.53. Означавање главчине точка и кочионог диска
Поставите ознаку за поравнање на главчину точка и кочиони диск (слика 6.53).
Уклоните кочиони диск.
Инсталација
Уклоните рђу и прљавштину са контактне површине кочионог диска и главчине точка.
Поравнајте ознаке направљене пре уклањања и поставите кочиони диск на главчину точка.
Поставите кочиону плочицу (спољна страна) на носач.
Очистите отворени део клипа.

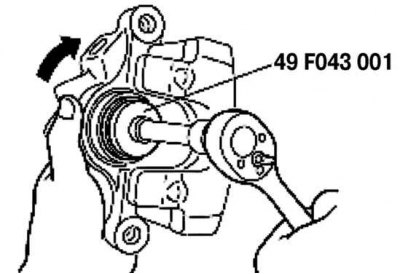

Цртање. 6.54. Монтажа клипа кочионог цилиндра
Полако ротирајући клип у смеру казаљке на сату помоћу специјалног уређаја, гурните га потпуно унутра (слика 6.54).

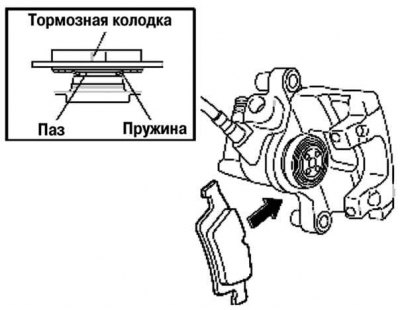

Цртање. 6.55. Шема уградње опруге кочионих плочица
Поравнајте опругу кочионе папуче (унутрашња страна) са жлебом клипа и уметните је у правцу стрелице (Сл. 6.55).
Уградите кочиону плочицу (унутрашња страна) у чељуст.
Инсталирајте преостале компоненте обрнутим редоследом од уклањања.
Након уградње, притисните неколико пута педалу кочнице и проверите следеће:
- ход клипа ручне кочнице;
- заглављивање кочнице.
