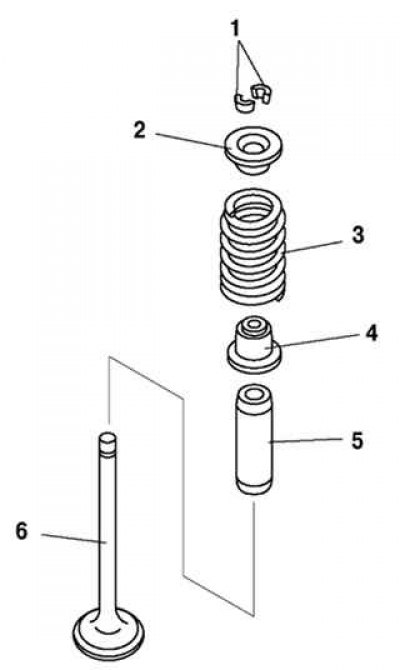

Kreslenie. 2.27. Komponenty ventilu: 1 – držiak ventilu; 2 – horný tanier ventilovej pružiny; 3 – pružina ventilu; 4 – uzáver deflektora oleja; 5 – vodiaca objímka ventilu; 6 – ventil
Ventily sú vyrobené zo žiaruvzdornej ocele. Každý valec má dva sacie a dva výfukové ventily. Sacie a výfukové ventily majú nitridované povrchy pre zvýšenie odolnosti proti oderu. Pružina ventilu – variabilný vonkajší priemer. Vlastnosti pruženia sa zlepšujú zmenšením veľkosti horného sedadla. Vedenie ventilu je vyrobené zo zliatiny na zvýšenie odolnosti proti oderu. Sedlo ventilu je kombinované so spodným sedlom ventilovej pružiny, aby sa zjednodušila montáž a zlepšila sa jeho údržba (obr. 2.27).

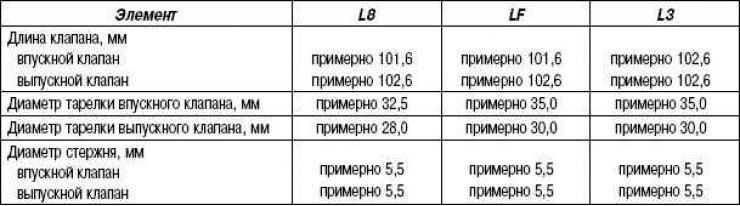

Tabuľka 2.10. Charakteristika ventilu
