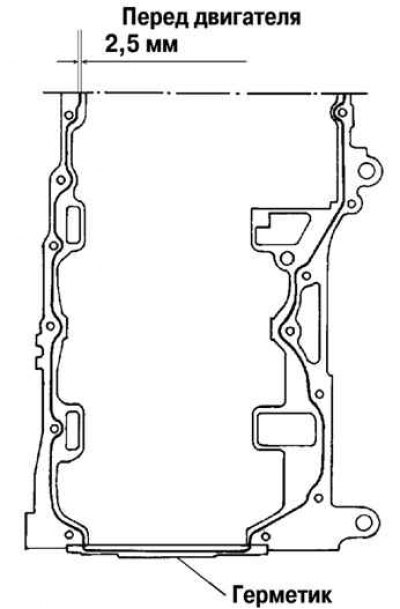

Kreslenie. 2,181. Miesta na nanášanie tmelu na dosadaciu plochu olejovej vane
Naneste súvislý pásik silikónového tmelu na lícovaný povrch olejovej vane, ako je znázornené na obrázku 2.181.

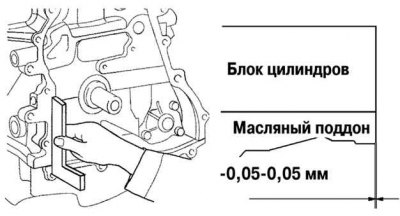

Kreslenie. 2,182. Zarovnanie spojovacích plôch olejovej vane a bloku valcov
Pomocou rohu zarovnajte protiľahlé povrchy olejovej vane a bloku valcov (ryža. 2,182).

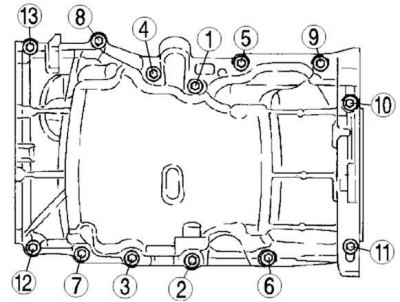

Kreslenie. 2,183. Postup pri uťahovaní skrutiek olejovej vane
Utiahnite upevňovacie skrutky zadnej olejovej vane v poradí znázornenom na obrázku 2.183.
Uťahovací moment: 20–30 Nm.
